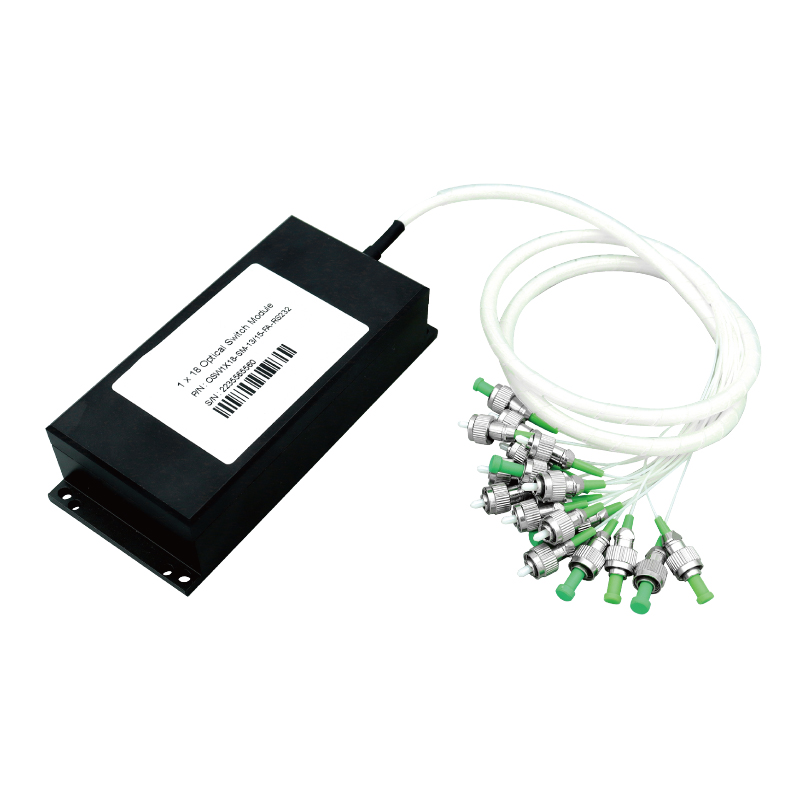

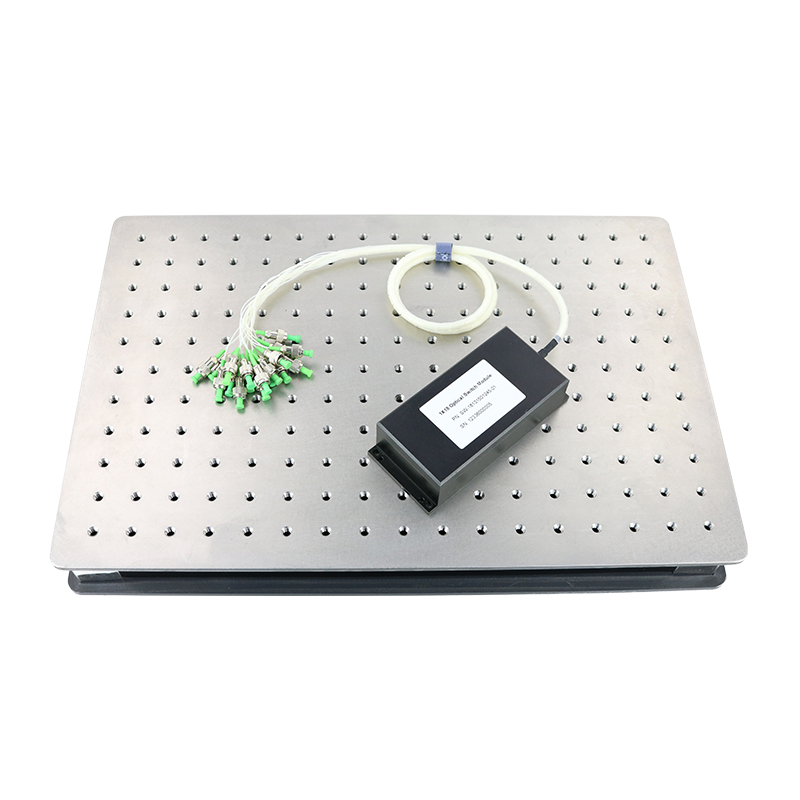

机械式多路光开关

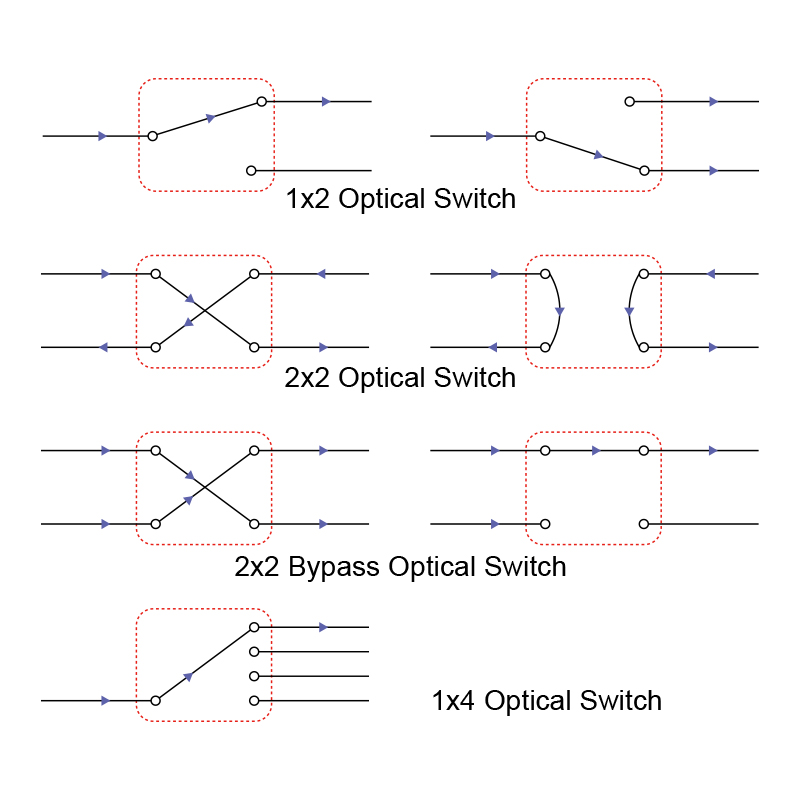

1×N型
M×N型
产品描述：
机械式光开关具有插损低、体积小等优点，是用于动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件，通过光路切换，实现光路交叉链接切换，紧凑的封装更易于集成进高密度的光通信系统中，有锁定及非锁定两种控制类型。
技术指标：
|
项目 |
指标 |
|||
|
通道 |
1＜N≤12 |
16＜N≤32 |
32＜N≤64 |
64＜N≤128 |
|
插入损耗(dB) |
≤1.0 |
≤1.0 |
≤1.5 |
≤2.0 |
|
工作波长(nm) |
850±40或1260～1650 |
|||
|
测试波长(nm) |
850或1310/1550 |
|||
|
串扰(dB) |
MM＞35，SM＞55 |
|||
|
回波损耗(dB) |
MM＞30，SM＞50 |
|||
|
偏振相关损耗(dB) |
≤0.05 |
|||
|
波长相关损耗(dB) |
≤0.25 |
|||
|
温度相关损耗(dB) |
≤0.25 |
|||
|
重复性(dB) |
≤0.02 |
|||
|
工作电压(V) |
5或12 |
|||
|
使用寿命(次) |
≥107 |
|||
|
切换时间(ms) |
≤8 |
|||
|
传输光功率(mW) |
500 |
|||
|
工作温度(℃) |
-20～+70 |
|||
|
储存温度(℃) |
-40～+85 |
|||
注：测试温度为25℃;以上数据不含连接器。
封装信息：
|
封装尺寸(mm) |
1＜N≤12 |
12＜N≤16 |
16＜N≤32 |
32＜N≤88 |
8＜N≤128 |
|
135×64×32 |
184×78×36 |
140×77.5×64 |
184×156×66 |
184×220×66 |
订货信息：
1.通道：1～128
2.波长：850nm；980nm；1060nm；1310nm；1480nm；1550nm；1310&1550nm；1625nm
3.光纤类型：SMF-28e；OM1；OM2；PM Panda
4.尾纤长度：0.5m；0.8m；1m；1.5m等
5.尾纤类型：0.25mm；0.9mm
6.连接器类型：FC/APC或其他客户指定
7.控制模式：锁定；非锁定
8.电压：3V；5V；12V
