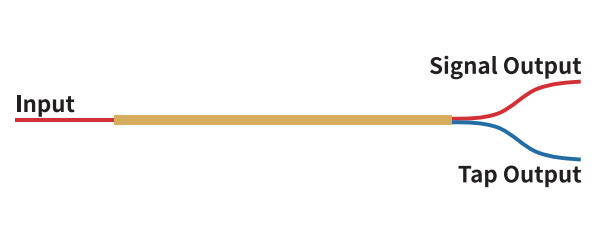

保偏耦合器
488~2100nm
产品描述：
保偏耦合器是一种专为保偏光纤系统设计的光学器件，能够在保持输入光偏振态的同时实现光功率的分束或合束。该产品采用精密的光纤熔融拉锥或微光学结构，确保低串扰、高消光比的偏振保持性能，适用于对偏振敏感的高精度光学系统。
技术指标：
|
项目 |
指标 |
|||||||
|
中心波长λc(nm) |
488,532,635 |
780,830 | 980,1064 | 1310,1480,1550 | 1700,2000 | |||
|
工作波长(nm) |
±5 |
±10 | ±10 | ±20 | ±20 | |||
|
典型附加损耗(dB) |
0.8 |
0.5 | 0.4 | 0.2 | 0.5 | |||
|
最大附加损耗(dB) |
1.2 |
0.8 | 0.6 | 0.4 | 0.8 | |||
|
最小消光比(dB) |
18 |
18 | 20 | 20 | 20 | |||
|
每个连接器的最大附加损耗(dB) |
1.0 |
0.7 | 0.5 | 0.3 | 0.3 | |||
|
最大光功率CW(W) |
20 |
|||||||
|
热稳定性(dB/℃) |
≤0.005 |
|||||||
| 最小回波损耗(dB) | 50(最小值) | |||||||
| 最小方向性(dB) |
50 |
|||||||
|
信号端口光纤类型 |
保偏光纤 |
|||||||
| Tap端口光纤类型 | 单模或保偏光纤 | |||||||
| 工作温度(℃) |
-5~+70 |
|||||||
| 存储温度(℃) |
-40~+85 |
|||||||
| 耦合比及其容差 | ||||||||
| 耦合比(%) | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 |
| 最大耦合比容差,λc(%) | ±0.3 | ±0.5 | ±0.7 | ±1.0 | ±2.0 | ±2.0 | ±2.5 | ±3.0 |
| 耦合比(%) | 0.1/99.9 | 0.01/99.99 | ||||||
| 分光比容差,λc(dB) | 30±3 | 40±4 | ||||||
注：表中所列的 消光比ER数据是耦合比大于10%的端口数据。对于耦合比在1～10%之间的TAP端口，ER值会低 2 dB。对于 1%的TAP端口，不考虑ER。
对于 Nufern FUD-3460 光纤和 Nufern PM 1950光纤，ER 将降低2dB。
每增加一个连接器，回波损耗RL降低 5dB，ER降低2dB。连接器key键与慢轴对齐。
仅添加连接器时，光功率只有为1W。对于可见光波长，限制为50mw。
仅在中心波长下测试数据。

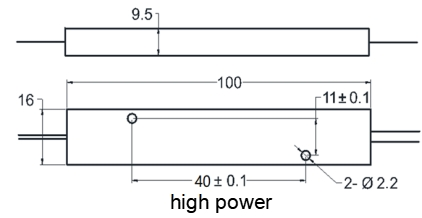

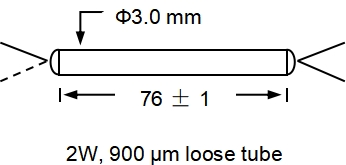

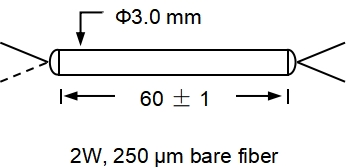

封装信息：
订货信息：
1.结构：1×2；2×2
2.中心波长：488nm；532nm；635nm；780nm；830nm；980nm；1064nm；1310nm；1480nm；1550nm；1700nm；2000nm
3.耦合比(%)：01/99；02/98；05/95；10/90；20/80；30/70；40/60；50/50；0.1/99.9；0.01/99.99
4.TAP端口光纤类型：保偏光纤；单模光纤
5.连接头类型：FC/UPC；FC/APC；SC/APC；SC/APC
6.封装类型：2W，0.25mm裸光纤；2W，0.9mm套松管；高功率
7.尾纤长度：0.5m；0.75m；1m
8.光纤类型：Nufern PM 460-HP；Nufern PM 630-HP；PM 850；PM980；PM 1310；PM 1550；Nufern PM 1950；Nufern PM 1060L；或可定制
