532~980nm 保偏TGG隔离器

光纤隔离器主要利用磁光晶体的法拉第效应来隔离反射光,只允许光以单一方向传输的无源磁光器件。光纤隔离器用于防止光源受到由背向反射或信号产生的不良影响；背向反射可能损坏激光器或者使之产生跳模、振幅变化或频移。在高功率应用中,背向反射还能引起不稳定性和功率尖峰。本公司生产的保偏光纤隔离器具有高隔离度、低插入损耗、高消光比、高承受功率,可以根据用户需要定制不同波长/功率/光纤的隔离器,产品广泛应用于光纤激光器、光纤放大器、水下激光通信、OCT、光纤传感、科学科研等领域。

532~980nm 保偏TGG隔离器

532～980nm

产品描述：

光纤隔离器主要利用磁光晶体的法拉第效应来隔离反射光,只允许光以单一方向传输的无源磁光器件。光纤隔离器用于防止光源受到由背向反射或信号产生的不良影响；背向反射可能损坏激光器或者使之产生跳模、振幅变化或频移。在高功率应用中,背向反射还能引起不稳定性和功率尖峰。

本公司生产的保偏光纤隔离器具有高隔离度、低插入损耗、高消光比、高承受功率,可以根据用户需要定制不同波长/功率/光纤的隔离器,产品广泛应用于光纤激光器、光纤放大器、水下激光通信、OCT、光纤传感、科学科研等领域。

技术指标：

项目	指标
中心波长(nm)	532	635/680	780/808	830/850	915	930	980
带宽(nm)	±5	±5	±10	±10	±10	±10	±10
峰值隔离度Type.(dB)	30
隔离度Min.(dB)	25
插入损耗Max.(dB)	2.5	2.0	1.5	1.5	1.5	1.5	1.2
消光比(dB)	18	18	18	18	18	18	20
承受光功率(W)	0.05	0.1	0.3,1,2,5	0.3,1,2,5,10
工作轴	单轴工作或者双轴工作
峰值功率(KW)	<10@ns pulse
回波损耗(dB)	45
光纤类型	PM Fiber
封装尺寸(mm)	33×24×24	37×24×24	55×28×26				58×28×26
工作温度(℃)	0~+70
储存温度(℃)	-40~+85

注：测试温度为25℃;以上数据不含头,如增加接头,不同波长的损耗数据不一样，请联系我们确认。回损降低 5dB 保偏产品消光比降低 2dB,默认光纤慢轴对准 key 键。

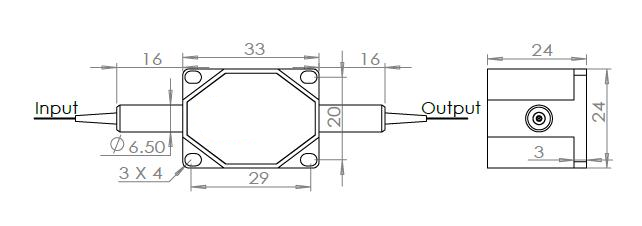

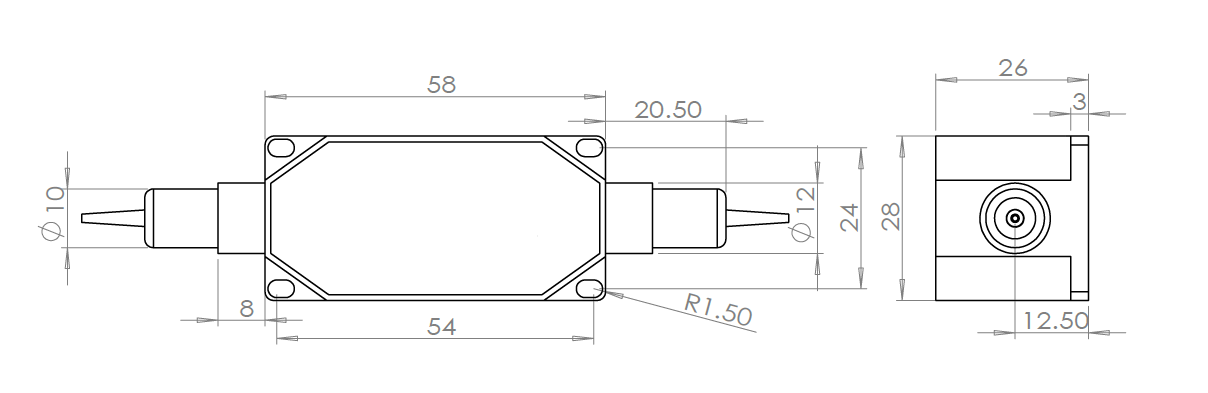

封装信息：

订货信息：

1.工作波长：532nm；633nm；780nm；850nm；980nm；或其它

2.功率大小：<0.5W；1W；5W；10W；或其它

3.功率类型：连续；脉冲

4.工作轴：双轴工作；慢轴截止；快轴截止

5.光纤类型：PM460；PM630；PM780；PM980

6.尾纤长度：0.8m；1m；1.5m；或其它

7.尾纤类型：0.25mm裸光纤；0.9mm套管；或其它

8.连接头类型：FC/PC；FC/APC；或其它
