多模均分平面波导耦合器

PLC Splitters 是一种基于平面光波导技术,能够进行光功率分配的器件产品。该产品具有低插入损耗和偏振相关损耗以及高通道均匀性等特点。

平面波导型光分路器/耦合器

Plannar Lightwave Circuit

PLC(%): 均分

多模：650～1350nm

产品描述：

PLC Splitters 是一种基于平面光波导技术,能够进行光功率分配的器件产品。该产品具有低插入损耗和偏振相关损耗以及高通道均匀性等特点。

产品分类：

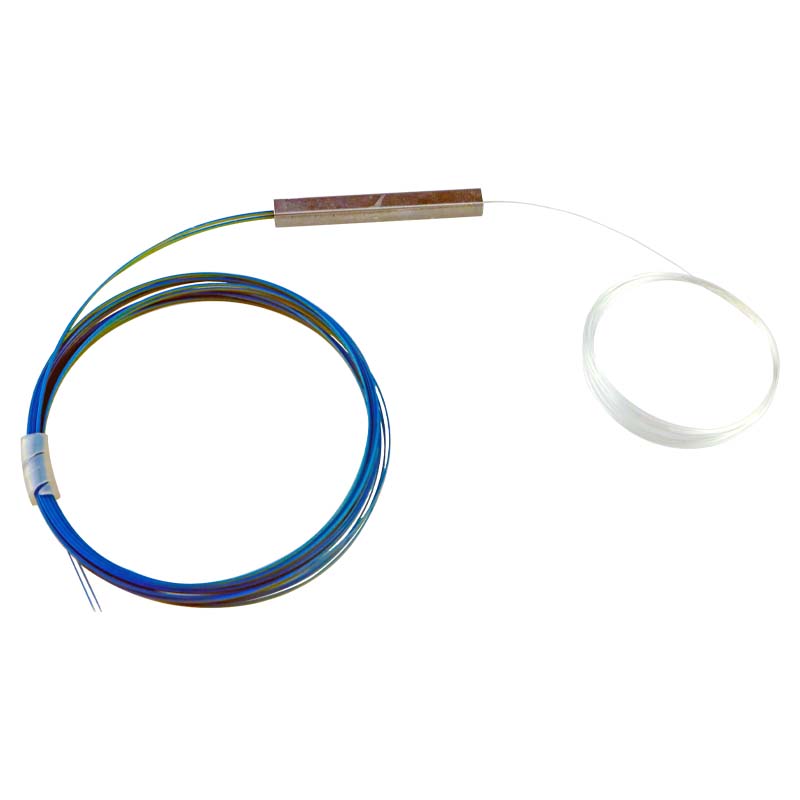

1. 钢封型(带状裸纤型)

PLC器件经过不锈钢管封装后直接输出带状裸纤的封装形式;

2. 分支器型

钢封型PLC器件输出带状裸纤处加装分支器后穿入0.9mm松套管的封装形式;

3. 微封型(Mini微型封装型)

PLC器件经过不锈钢管封装后输出尾纤为0.9mm松套管的封装形式;

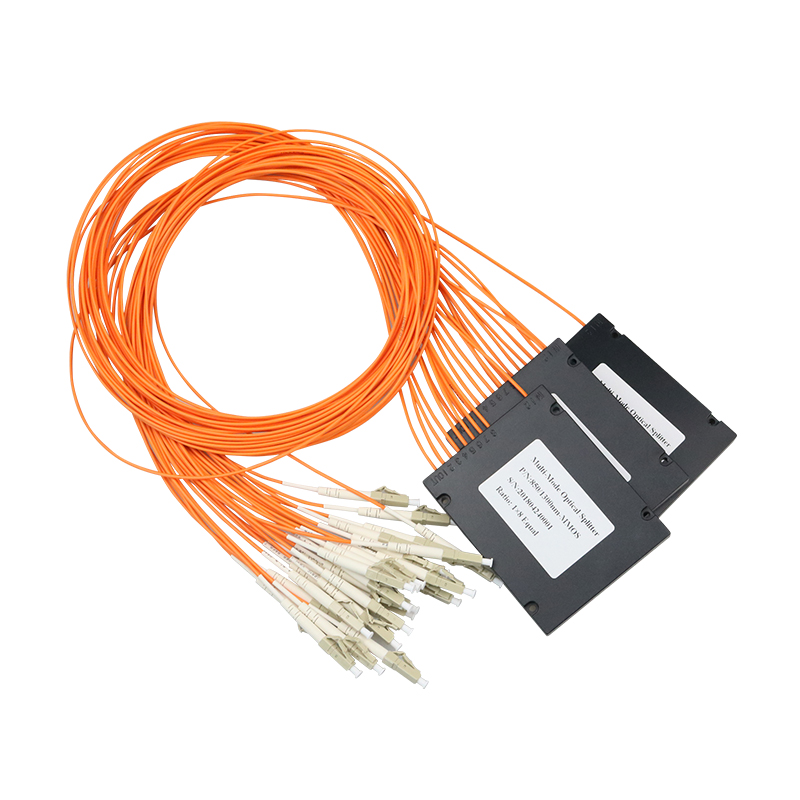

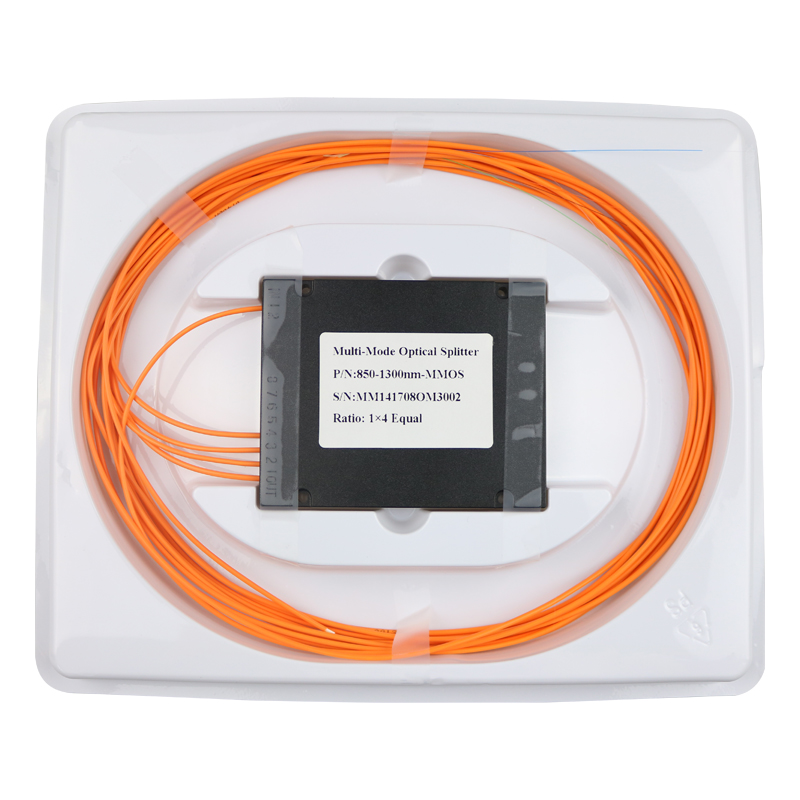

4. 盒式(ABS模块式)

钢封型PLC器件在ABS盒中封装后输出尾纤为2.0mm(或3.0mm)松套管的封装形式;

5. 插片式

微封型PLC器件加工连接器成端后安装在装有法兰的插片盒中输出为法兰接口的封装形式;

6. 托盘式(一体化模块式)

分支器型或微封型PLC器件加工连接器成端后安装在装有法兰的托盘内输出为法兰接口的封装形式;

7. 机架式

微封型PLC器件加工连接器成端后安装在装有法兰的19英寸1U标准机架内输出为法兰接口的封装形式;

8. 定制LGX型

微封型PLC器件加工连接器成端后安装在装有法兰的各种定制LGX盒内输出为法兰接口或直接尾纤输出的封装方式。

订货信息：

1. 结构：1×2；1×3；1×4；1×6；1×8；1×16

2. 工作波长：650～1350nm或客户指定

3. 封装方式：钢封型;分支器型；微封型；盒式；插片式；机架式

4. 成端方式：尾纤型；法兰型

5. 连接器类型：FC；SC；LC或客户指定

6. 尾纤类型：带状光纤；250μm裸纤；0.9mm/2.0mm/3.0mm松套管

7. 输入尾纤长度：0.5米；1米；1.5米或客户指定

8. 输出尾纤长度：0.5米；1米；1.5米或客户指定

多模均分平面波导型PLC耦合器技术规格书-MY.pdf	2026-01-31
多模均分平面波导型PLC耦合器技术规格书-MY (1).pdf	2026-01-31
