消色差大光束光纤准直器
400～1650nm
EFL:20、40、80mm
产品描述：

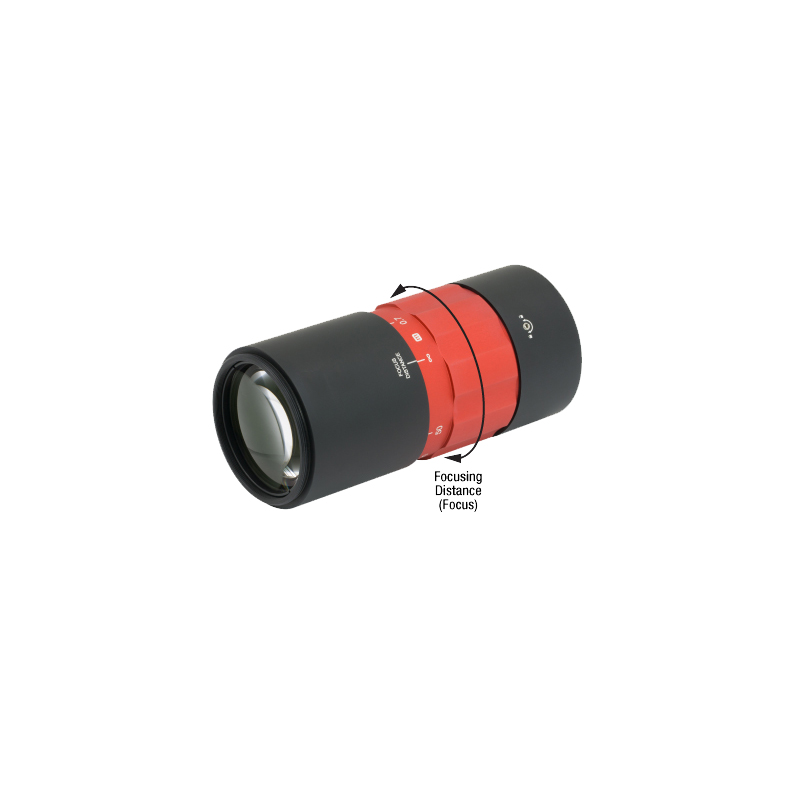

可调焦消色差光纤准直器的有效焦距(EFL)为20 mm、40 mm或80 mm。每个准直器包装均具有适用于三个波长范围之一的增透膜和一个FC/PC、FC/APC或SMA接头。与非球面透镜准直器相比，这种四元件式的空气间隔透镜设计能够产生极佳的光束质量(M2接近1)和更小的波前误差。红色调焦环可以在无限远和最近对焦距离之间调节对焦距离。这些消色差准直器还可以用于长距离的准直器到准直器的耦合，在自由空间光束进入第二个准直器之前进行调节，可用于长距离通信应用。
技术指标：
400~650nm
|
项目 |
指标 |
||
| 型号 |

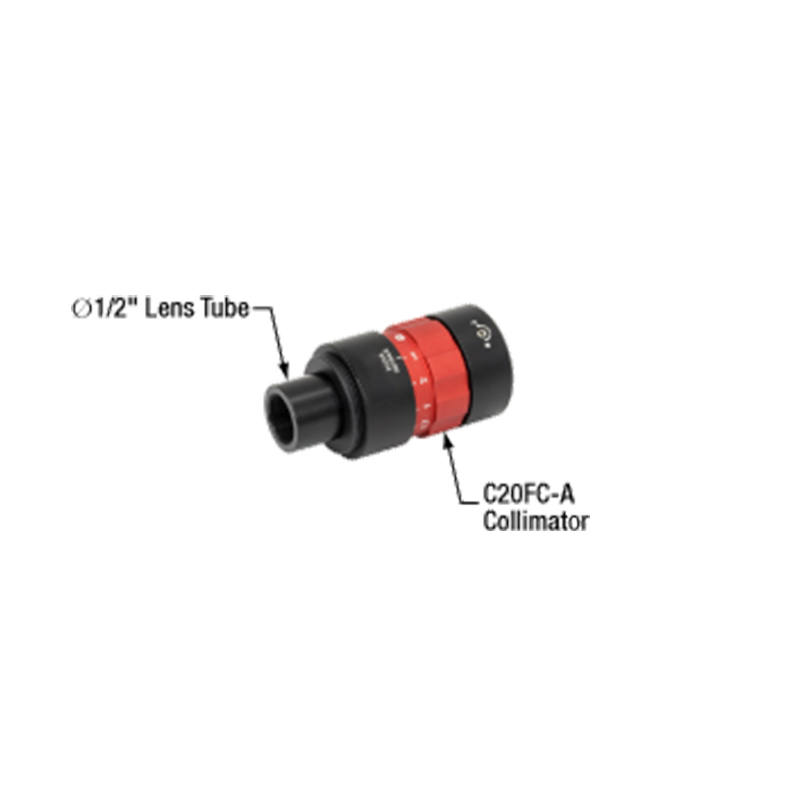

C20FC-A |

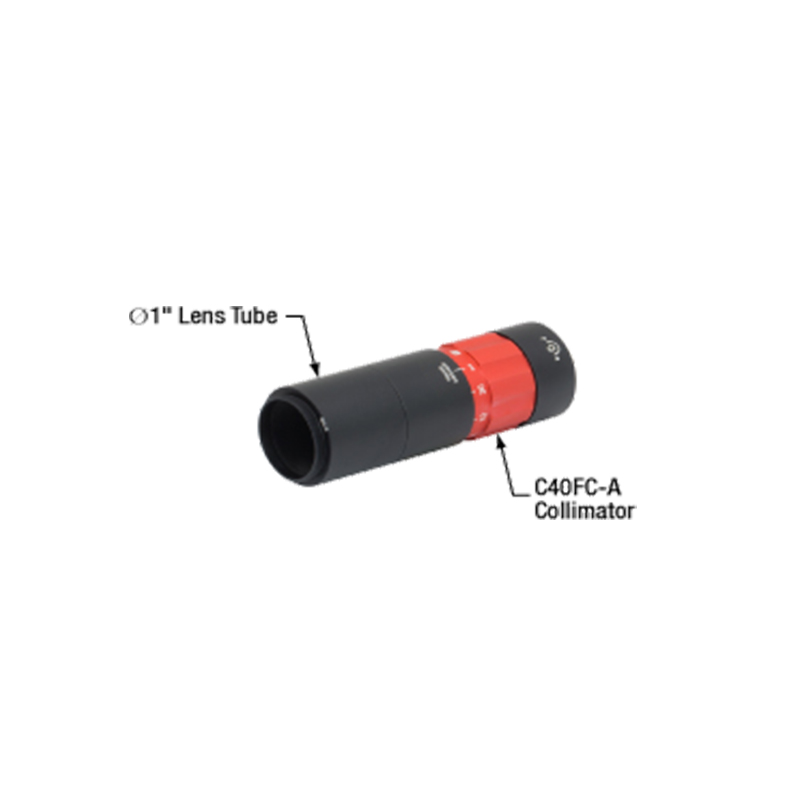

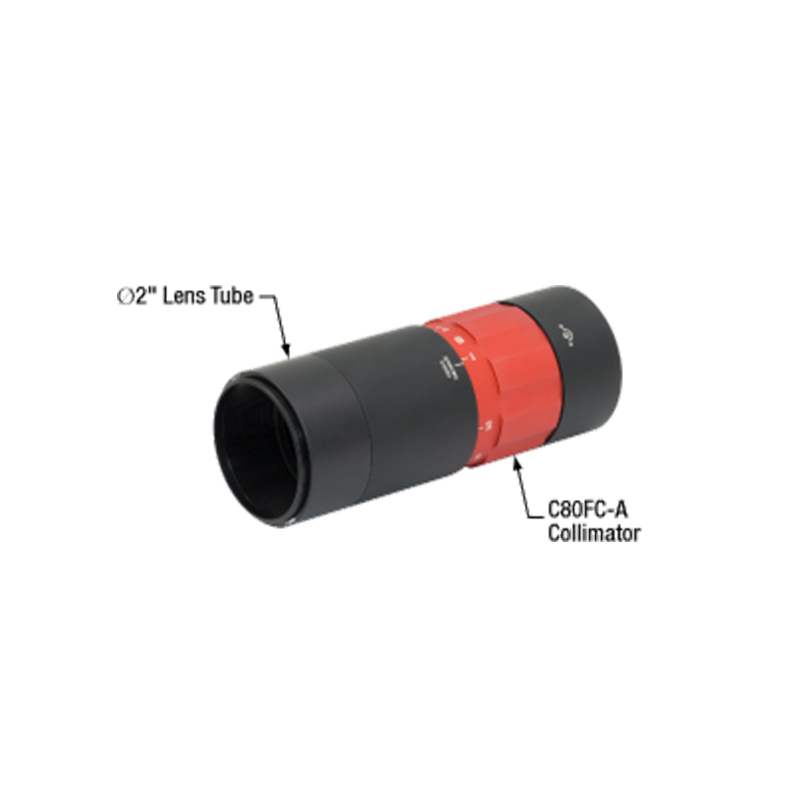

C40FC-A | C80FC-A |
| 有效焦距EFL(mm) | 20 | 40 | 80 |
| 典型准直光纤直径(mm) | 3.8mm(SM400 at 405nm)
3.8mm(SM450 at 543nm) 3.8mm(SM600 at 633nm) |
7.5mm(SM400 at 405nm)
7.4mm(SM450 at 543nm) 7.4mm(SM600 at 633nm) |
15.2mm(SM400 at 405nm)
14.9mm(SM450 at 543nm) 15.0mm(SM600 at 633nm) |
| 最近焦距(m) | 0.2 | 0.35 | 0.7 |
| 净口径(mm) | φ10.9 | φ20.5 | φ42.5 |
| 出光口径(") | 1.2 | 1.2 | 2.2 |
| 螺纹 | 内部SM05(0.035"-40)
外部SM1(1.035"-40) |
内部SM05(0.035"-40)
外部SM1(1.035"-40) |
内部SM05(0.035"-40)
外部SM2(2.035"-40) |
| 连接头类型 | 2.2mm FC/PC、2.2mm FC/APC或SMA905 | ||
| 透过率 | 93% at 405nm
93% at 543nm 93% at 633nm |
||
| 增透膜 | 400～650nm
每个表面Rmax<0.5% |
||
| 数值孔径NA Max. | 0.25 | ||
650~1050nm
|
项目 |
指标 |
||
| 型号 |
C20FC-B |
C40FC-B | C80FC-B |
| 有效焦距EFL(mm) | 20 | 40 | 80 |
| 典型准直光纤直径(mm) | 4.3mm(780HP at 780nm)
4.3mm(SM980-5.8-125 at 980nm) |
8.6mm(780HP at 780nm)
8.6mm(SM980-5.8-125 at 980nm) |
17.3mm(780HP at 780nm)
17.2mm(SM980-5.8-125 at 980nm) |
| 最近焦距(m) | 0.2 | 0.35 | 0.7 |
| 净口径(mm) | φ10.9 | φ20.5 | φ42.5 |
| 出光口径(") | 1.2 | 1.2 | 2.2 |
| 螺纹 | 内部SM05(0.035"-40)
外部SM1(1.035"-40) |
内部SM05(0.035"-40)
外部SM1(1.035"-40) |
内部SM05(0.035"-40)
外部SM2(2.035"-40) |
| 连接头类型 | 2.2mm FC/PC、2.2mm FC/APC或SMA905 | ||
| 透过率 | 96% at 780nm
95% at 980nm |
||
| 增透膜 | 650～1050nm
每个表面Rmax<0.5% |
||
| 数值孔径NA Max. | 0.25 | ||
1050~1650nm
|
项目 |
指标 |
||
| 型号 |
C20FC-C |
C40FC-C | C80FC-C |
| 有效焦距EFL(mm) | 20 | 40 | 80 |
| 典型准直光纤直径(mm) | 4.4mm(SM980-5.8-125 at 1064nm)
3.6mm(SMF-28-J9 at 1310 nm) 3.6mm(SMF-28-J9 at 1550 nm) |
8.7mm(SM980-5.8-125 at 1064nm)
7.2mm(SMF-28-J9 at 1310 nm) 7.3mm(SMF-28-J9 at 1550 nm) |
17.5mm(SM980-5.8-125 at 1064nm)
14.5mm(SMF-28-J9 at 1310 nm) 14.5mm(SMF-28-J9 at 1550 nm) |
| 最近焦距(m) | 0.2 | 0.35 | 0.7 |
| 净口径(mm) | φ10.9 | φ20.5 | φ42.5 |
| 出光口径(") | 1.2 | 1.2 | 2.2 |
| 螺纹 | 内部SM05(0.035"-40)
外部SM1(1.035"-40) |
内部SM05(0.035"-40)
外部SM1(1.035"-40) |
内部SM05(0.035"-40)
外部SM2(2.035"-40) |
| 连接头类型 | 2.2mm FC/PC、2.2mm FC/APC或SMA905 | ||
| 透过率 | 92% at 1064nm
92% at 1310nm 92% at 1550nm |
||
| 增透膜 | 1050～1650nm
每个表面Rmax<0.5% |
||
| 数值孔径NA Max. | 0.25 | ||

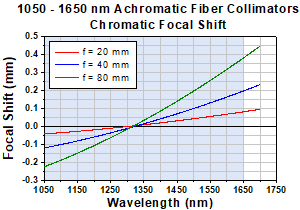

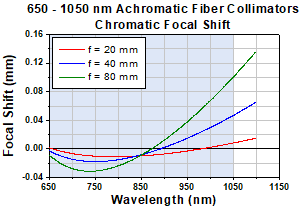

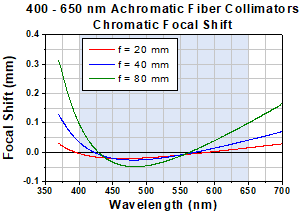

曲线
