45°全反射型光纤阵列FA

光纤阵列(Fiber Array，简称FA)产品，采用高精度的 V型槽(V-Groove)基片、特制的胶水以及特殊的切割和组装技术，利用盖板把去除涂层的裸露光纤精密定位在 V 型槽中，保证光纤间距，然后进行研磨，保证研磨角度精细和研磨端面平滑，形成光纤阵列。光纤阵列系列目前大量应用于平面光波导(PLC)、阵列波导光栅(AWG)、有源/无源阵列光纤器件、微机电系统(WSS)、多通道光学模块、以及高速光模块内连接，能以45°FA全反射FA作为RX接收端与PD Array直接耦合，完成光路的

光纤阵列FA

45°全反射型-高速光模块内连接

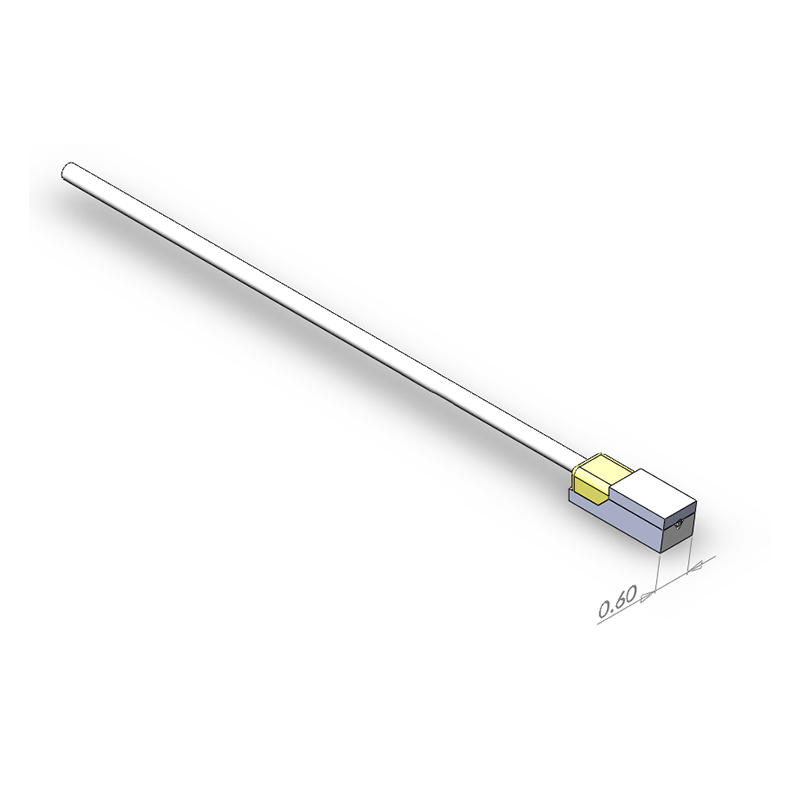

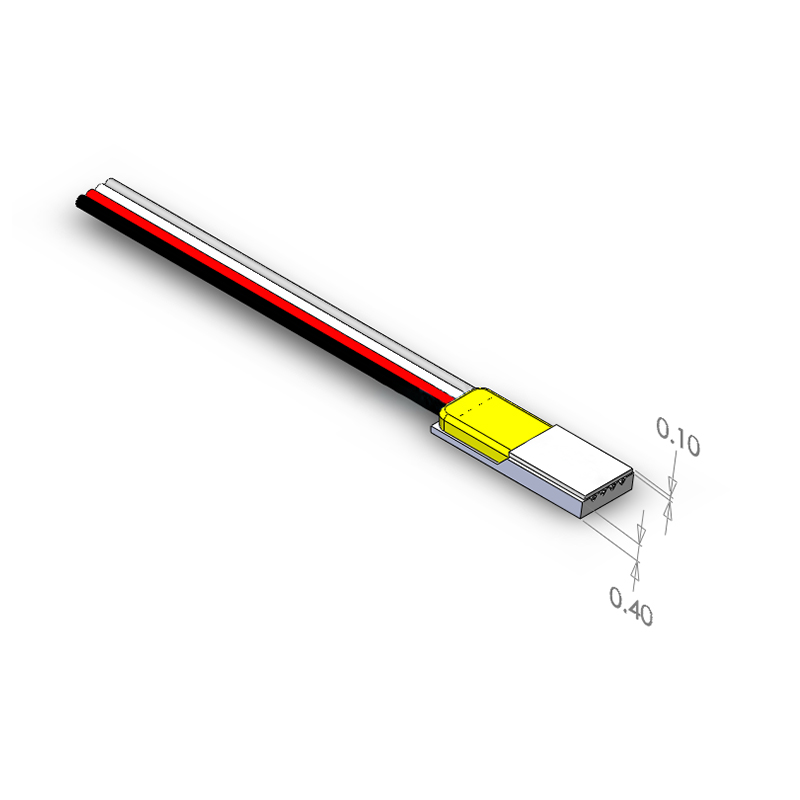

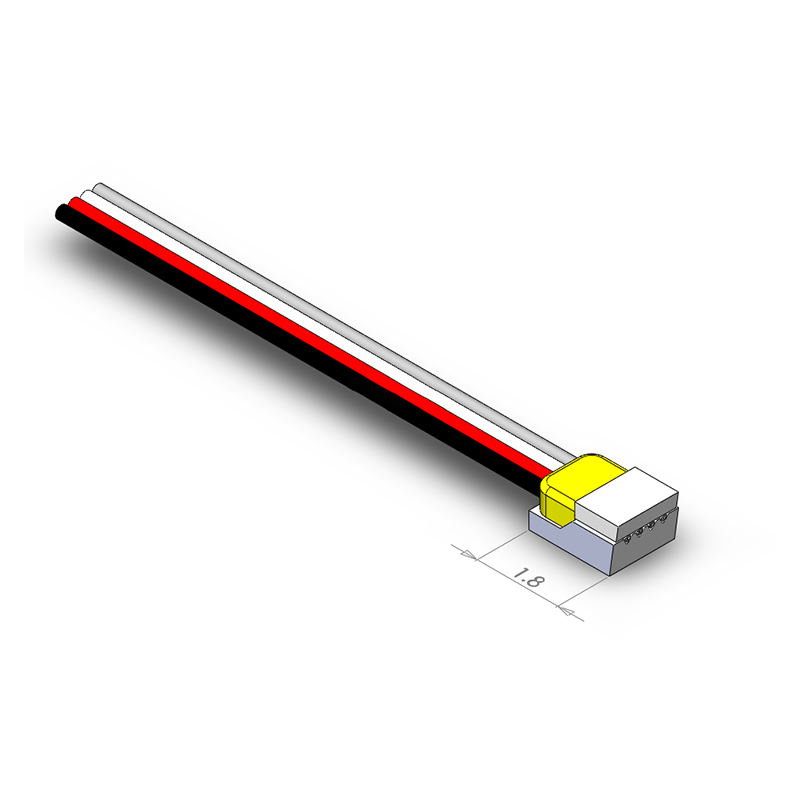

1CH、2CH、4CH、8CH、16CH & 24CH

产品描述：

光纤阵列(Fiber Array，简称FA)产品，采用高精度的 V型槽(V-Groove)基片、特制的胶水以及特殊的切割和组装技术，利用盖板把去除涂层的裸露光纤精密定位在 V 型槽中，保证光纤间距，然后进行研磨，保证研磨角度精细和研磨端面平滑，形成光纤阵列。

光纤阵列系列目前大量应用于平面光波导(PLC)、阵列波导光栅(AWG)、有源/无源阵列光纤器件、微机电系统(WSS)、多通道光学模块、以及高速光模块内连接，能以45°FA全反射FA作为RX接收端与PD Array直接耦合，完成光路的光电转换；

随着5G网络的发展，5G基站的增加使光模块成为较早受益者，预计有数千万量级25/50/100Gbps高速光模块用量，我国数据中心(Data Center)的巨大发展空间使得光模块的发展空间更加可观；其次，5G的巨大容量和新架构使得WDM/WSS成为受益者，大量引入无源WDM、有源WDM OTN/M-OTN、WDM PON和ROADM/OXC等，对WDM和WSS需求较大。

45°全反射型FA大量应用于100G高速光模块内连接，FA作为RX接收端与PD Array直接耦合，完成光路的光电转换。

高密度高性能(24通道以上，core pitch error＜1μm)的FA大量应用于WSS 模块，我们可以检测core pitch error精确到0.1μm，保证产品品质。

高精度纤芯阵列典型芯距误差＜0.5μm。结合治具及工艺技术，间距从85μm～3000μm；通道数从1CH～256CH等，几乎任何类型的光纤阵列都可以定制化加工制作。

技术指标：

项目	指标
通道	1CH	2CH	4CH	8CH	16CH	24CH
基体材料	石英玻璃(Quartz)，耐热玻璃(Pyrex)或者硅基系列(Silicon)
工作波长(nm)	850～1620 或其它
光纤类型	Corning/YOFC，G.657A1/G.657A2/G.657B3/0M3/0M4
插入损耗(dB)	≤0.1
回波损耗(dB)	≥50
工作温度(℃)	-5～+70
储存温度(℃)	-40～+85
抛光角度	8°、0°、12°、41°、45°或其它
FA端面突出长度	可定制
芯间距(μm)	81、127、250、254、500、1000、2D或其它
芯距误差(μm)	N/A	0.3	0.5	0.5	0.8	1
尺寸L×W×H(mm)	2×0.8×0.8	3×1.5×1	4×2×1	5×3×1	6×5×1	8×7×1.5

订货信息：

1.通道：1CH～256CH

2.芯间距：127μm；250μm或其它

3.光纤着色：标准；透明或其它

4.光纤类型：单模；多模；保偏

5.研磨抛光角度：8°；45°或其它

6.封装尺寸：多种可选

7.尾纤长度：0.8m；1m；1.5m

8.尾纤类型：0.25mm；0.9mm；带状光纤

9.连接头类型：FC/APC或其它

备注：光纤着色

常规4芯带纤：蓝橙绿棕；

常规8芯带纤：蓝橙绿棕灰白红黑

常规12芯带纤：蓝橙绿棕灰白红黑黄紫粉青

45°全反射型光纤阵列FA技术规格书-MY.pdf	2026-01-31
45°全反射型光纤阵列FA技术规格书-MY (1).pdf	2026-01-31
