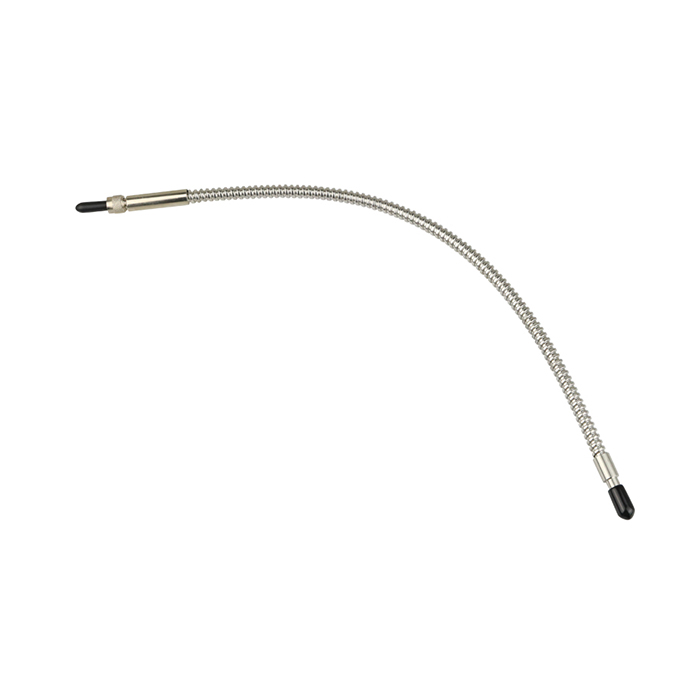

光纤束

塑料光纤/玻璃光纤/石英光纤

产品描述：

光纤束是由多根细光纤丝集束而成，常用光纤有塑料光纤、玻璃光纤和石英光纤等。光纤束应用于显微镜、CCD，博物馆照明、机器视觉等辅助照明，具有发光均匀、360度无阴影等特点，激光手术和激光焊接，光谱分析，生化分析仪，激光理疗，工业传感器，温度传感，测距仪，电力系统控制，激光投影，UV紫外固化，光电检测等。不同应用场景所选用的光纤类型、进出光排列方式及封装结构等有所不同，内孔大小以及长度等可以根据要求定制。

产品特点：

进口纤芯，品质保证

耦合性好，通光率高

良好的抗疲劳性能

柔韧性好，大光斑直径

各种规格光纤类型可选

各种连接器、探针及定制结构可选

应用领域：

CCD辅助照明

医用内窥镜照明

工业内窥镜照明

高温火检设备

工业硅片、液体、光谱检测等

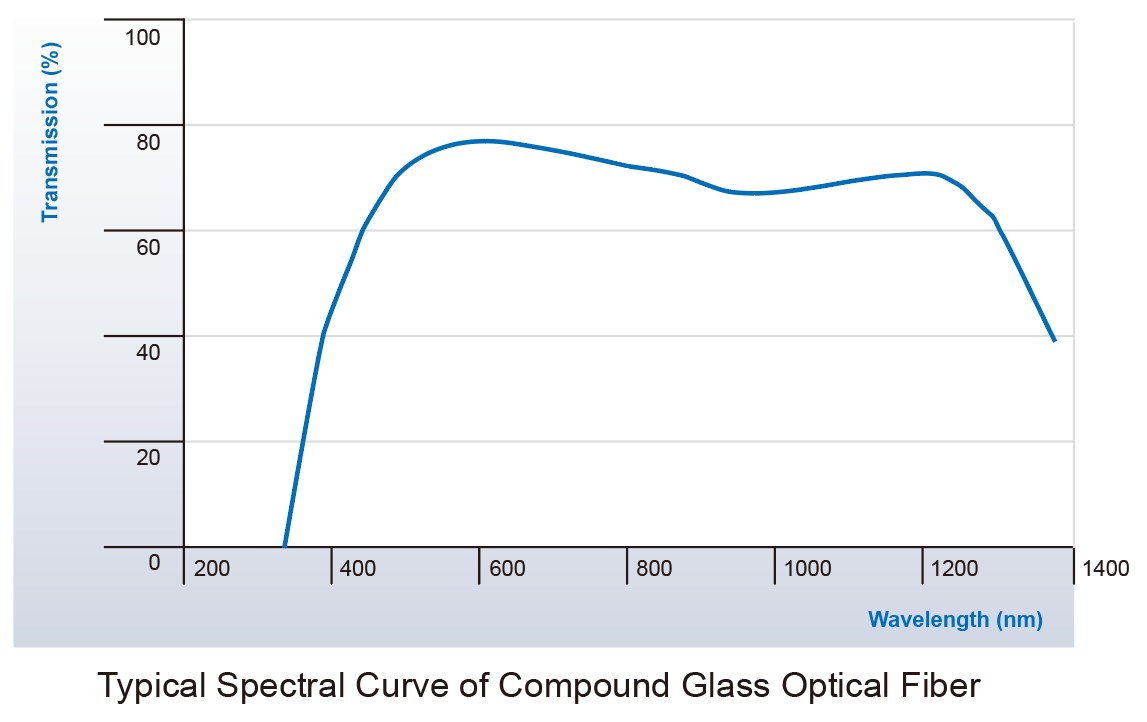

塑料光纤玻璃光纤：

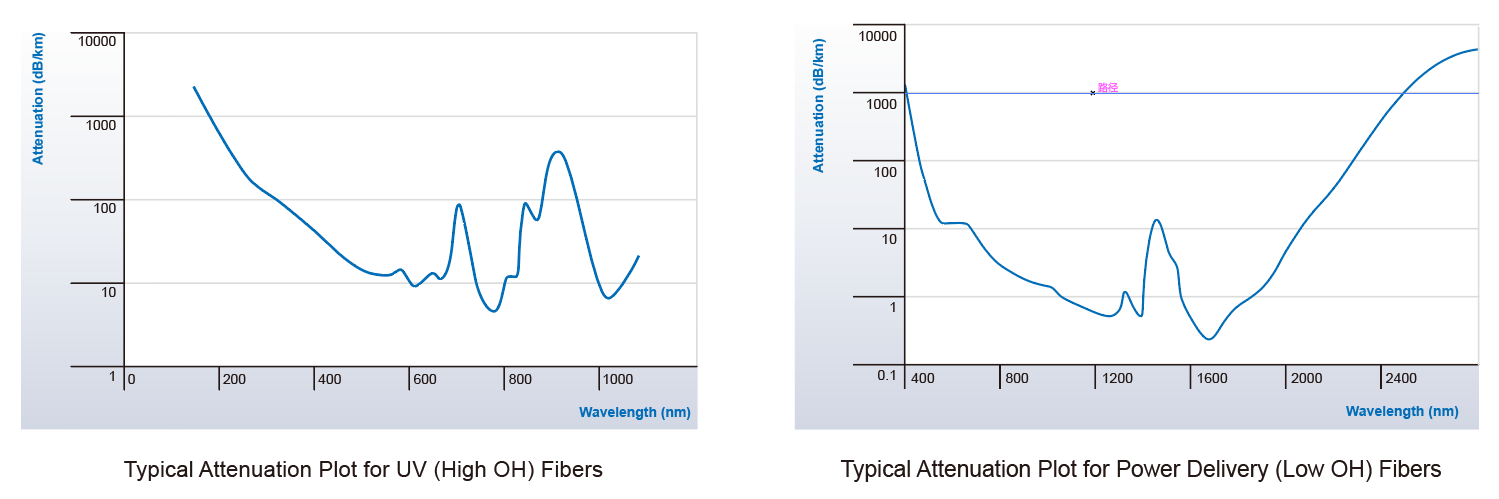

石英光纤：

常用端面分布形状：

技术指标：

项目	塑料光纤束
束通光孔(mm)	3	4	5	6	7	8
外径(mm)	6	8	10	10	12	12
纤芯材料	聚甲基丙烯酸甲酯(PMMA)
光纤包层材料	掺氟树脂材料
数值孔径NA	0.5±0.02
纤芯折射率	1.49
光纤类型	SI(Step-Index阶跃型)
工作波长(nm)	420~680
最小弯曲半径	≥8D
长度	默认1m，可定制
工作温度(℃)	-40~+85

项目	玻璃光纤束
通光孔直径(mm)	1	2	3	6	10	10
外径(mm)	6	6	6	10	30	40
纤芯材料	玻璃
光纤包层材料	玻璃材料
单丝直径(μm)	15~55
数值孔径NA	0.56±0.02,0.6±0.02,0.64±0.02,0.83±0.02
光接收角	70°，75°，80°，120°
工作波长(nm)	380~1300
一般工作温度(℃)	-40~+200
特殊胶剂工作温度(℃)	-40~+600

项目	石英光纤束
束通光孔(mm)	1	1.5	2	2.5	3	4
外径(mm)	6	6	6	6	8	10
纤芯材料	纯石英
光纤包层材料	掺氟石英
缓冲层材料	丙烯酸树脂或聚酰亚胺(耐高温)
最小弯曲半径	＜200D
数值孔径NA	0.22±0.02或0.37±0.02
光纤类型	SI(Step-Index阶跃型)
光接收角	25.4°或43.4°
工作波长(nm)	200~1200或400~2600
长度	1m，2m，可定制
工作温度(℃)	-40~+85或-40~300

订货信息：

1. 连接器类型SMA，FC，ST，SC等标准连接器，探针及特殊结构可定制

2. 光纤类型/芯数可选

3. 端面进出光形状有圆形、方形、线形、六边形等

4. 主干/分支松套管类型规格可选，材料有聚氯乙烯(PVC)、尼龙(PA)、聚丙烯(PP)、聚酯弹性体(Hytrel)等塑料护套管，凯夫拉增强护套管、金属包塑护套、不锈钢金属软管等，颜色有黑色、蓝色、黄色、绿色、灰色、棕色等至少12色可选

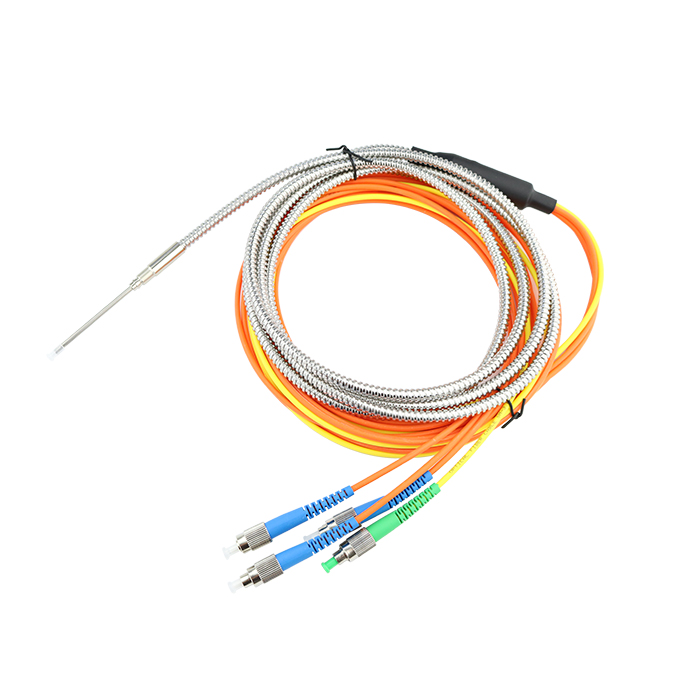

5. 封装类型可选，产品规格有一进一出，一进二出，二进一出，多进多出等

6. 主干/分支米数可定制，常用米数5m、10m等，如需更长米数，因松套管材质不同而导致穿纤难度不同，请提前与销售人员沟通。

定制须知：

如何选购定做的产品:

本公司可以根据用户的要求提供更多的定做产品,在选择定做的单模光纤跳线时请明确下面的问题,或者和我们的销售人员联系,以明确您的具体需求:

1. 您需要什么样的工作波长?

2. 您需要的跳线想和什么样的适配器连接?

3. 什么样的光纤外径或者光缆的保护材料能适合您的应用?

4. 什么样的回波损耗能满足您的应用?

5. 您的系统光功率是否超过250mW?

6. 加工时有没有其他的要求?

说明：

定做的产品可能因为需要特殊的材料和更多的时间，所以会比标准产品的价格更高，交货周期也可能有一定的影响，我们会在给您提供的报价中指出。
