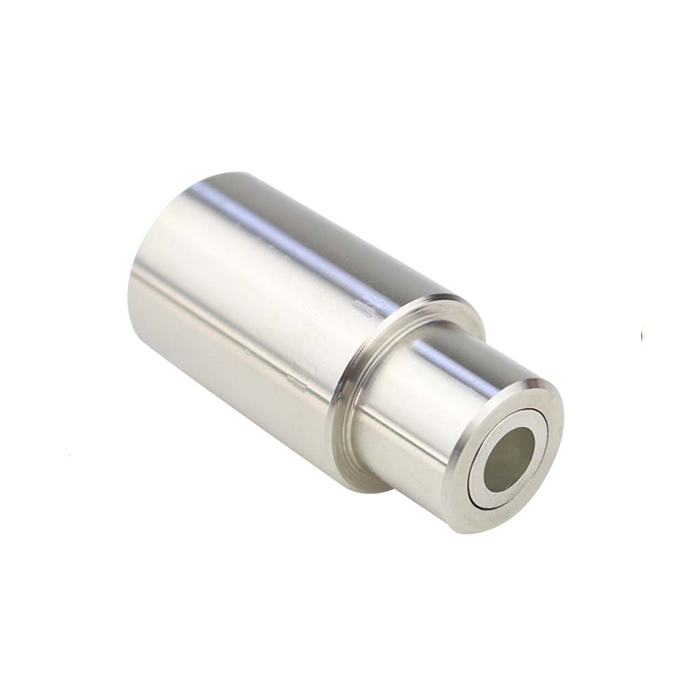

2D光纤阵列
光纤定位硅片、保偏对准、光纤探头
产品描述：

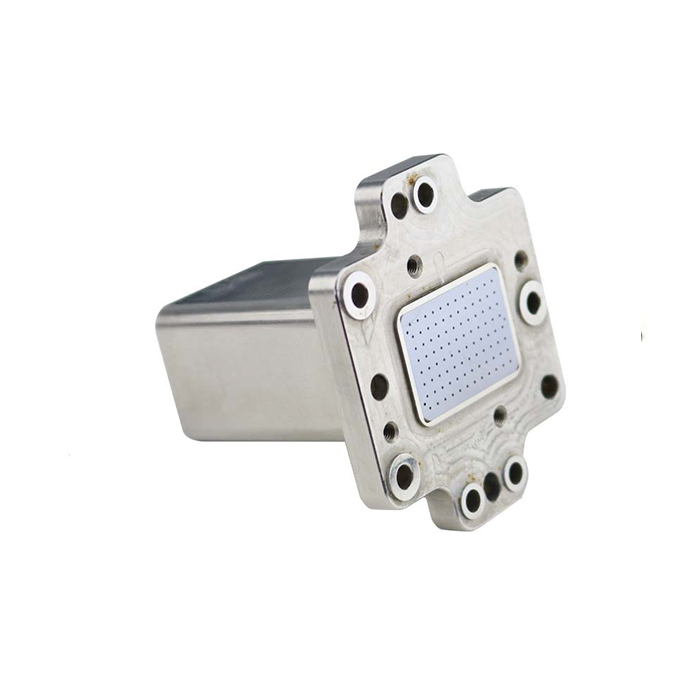

2D光纤阵列是采用硅基孔板光纤定位基片加工而成。光纤定位硅片是利用光刻腐蚀加工而成的，与划切的V槽相比，具有精度高、侧面光滑、一致性好、没有累计误差的优点。所以，这种特殊的孔板材料使得2D光纤阵列具有排列精度高、没有累计误差和散热性好的特点。利用2D光纤阵列可同时将上千路激光沿着X和Y坐标轴方向精细定位，没有串扰，轻松实现阵列耦合、线面转阵、发射与接收等功能。
产品特点：
高精度、排列均匀，限位精度高，光学级平整度、光洁度，用于光纤及器件的精细对位
没有累计误差
散热性好
可定制各种排列形状
各种规格光纤类型可选
各种连接器、探针及定制结构可选
应用领域：
光路耦合
数据传输、光纤传感测试
探测扫描
印染印刷制版
3D打印、精密雕刻
工业硅片、液体、光谱检测等

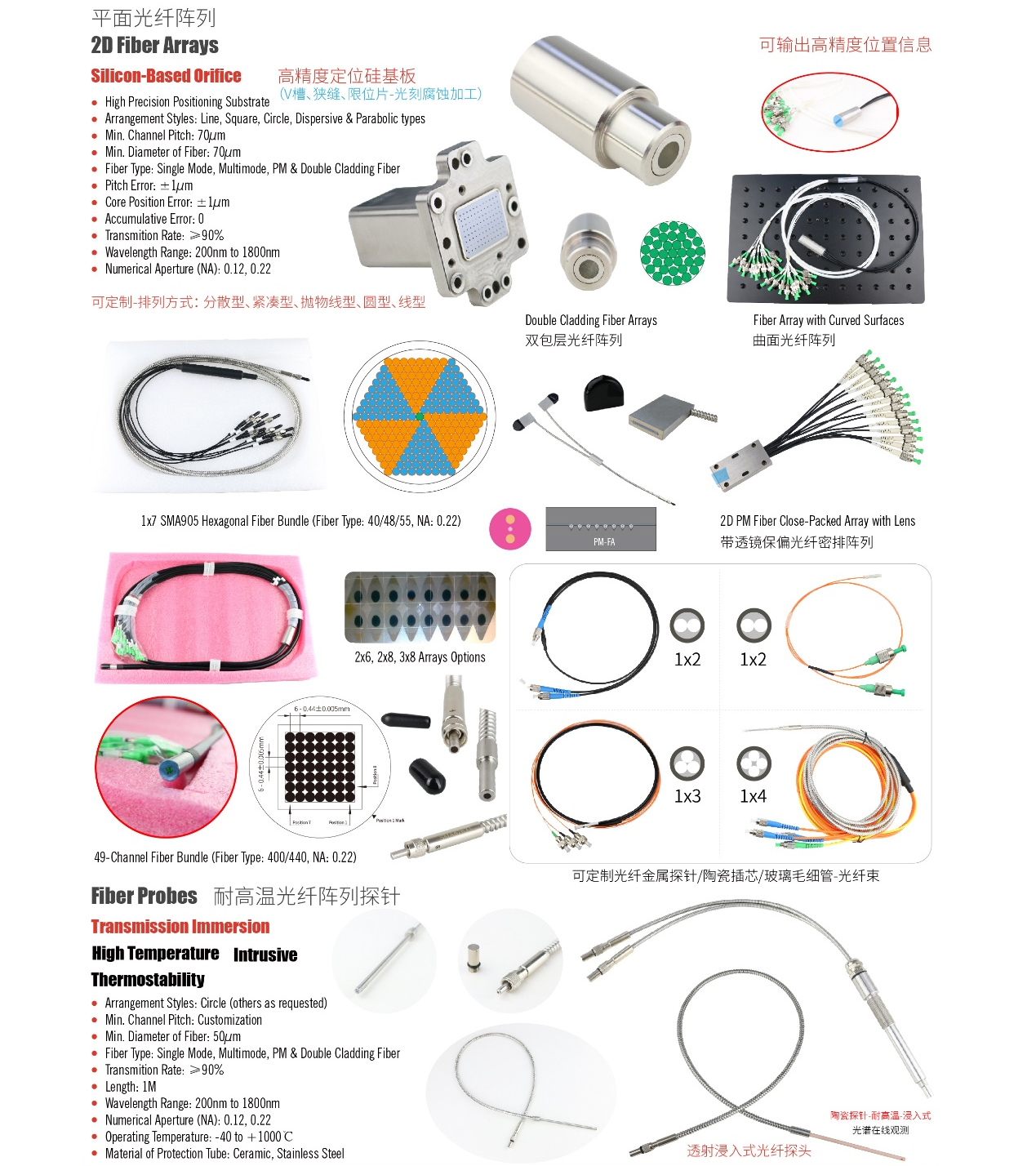

技术指标：
|
项目 |
指标 |
|
排列方式 |
线形、方形、圆形、抛物线形、紧凑型和分散型，可定制 |
|
排列周期(μm) |
70 |
|
光纤直径(μm) |
50 |
|
光纤类型 |
各种单/多模、保偏及双包层光纤可选 |
|
周期偏差(μm) |
±1 |
|
光纤位置偏差(μm) |
±1 |
|
累计误差 |
0 |
|
透过率 |
≥90% |
|
适用波段(nm) |
200~1800 |
|
数值孔径（NA） |
0.12/0.22 |
订货信息：

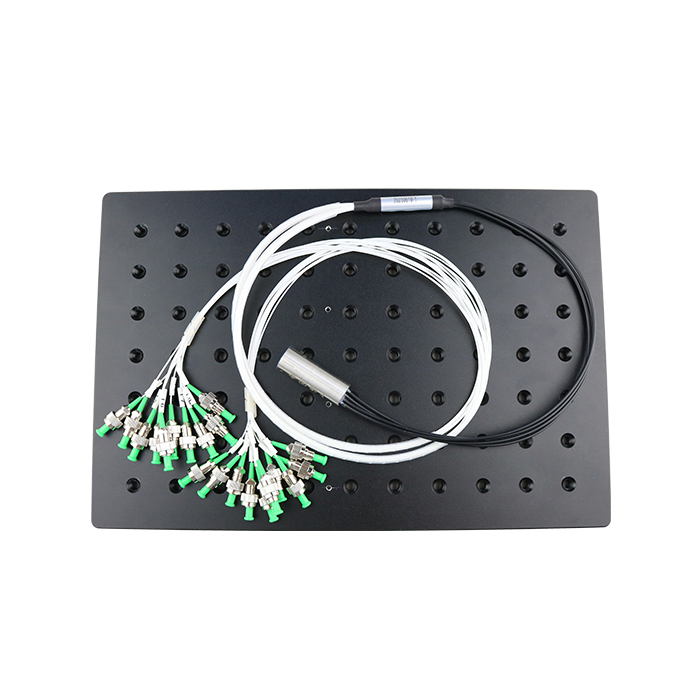

1. 连接器类型SMA，FC，ST，SC等标准连接器，探针及特殊结构可定制
2. 光纤类型/芯数可选
3. 端面进出光形状有圆形、方形、线形、六边形等
4. 主干/分支松套管类型规格可选，材料有聚氯乙烯(PVC)、尼龙(PA)、聚丙烯(PP)、聚酯弹性体(Hytrel)等塑料护套管，凯夫拉增强护套管、金属包塑护套、不锈钢金属软管等，颜色有黑色、蓝色、黄色、绿色、灰色、棕色等至少12色可选
5. 封装类型可选，产品规格有一进一出，一进二出，二进一出，多进多出等
6. 主干/分支米数可定制，常用米数5m、10m等，如需更长米数，因松套管材质不同而导致穿纤难度不同，请提前与销售人员沟通。
| 2D光纤阵列技术规格书-MY.pdf | 2026-01-31 |
