可调光学延迟线
1060/1550nm
产品描述：
可调光学延迟线(Variable Optical Delay Line, VDL)是一种能够精确控制光信号传输延迟的光学器件。VDL能提供超过15cm(500ps)的精确光路变化。紧凑、坚固的设计使该设备成为集成在网络设备、测试仪器和光学设备中的理想选择。VDL用于集成到网络设备、检测仪器和光学相干断层扫描(OCT)系统中，以实现精确的光路长度或定时对准。
技术指标：
|
项目 |
指标 |
|
中心波长(nm) |
1060，1550 |
|
工作波长(nm) |
±50 |
|
光学延迟范围(ps) |
0~500(连续) |
|
零点延迟补偿(ps) |
-440 |
|
读出器刻度分辨率(mm) |
1.0 |
|
插入损耗(dB) |
1.2(最大值) |
|
插入损耗变化(dB) |
0.5(最大值) |
|
单模偏振相关损耗(dB) |
0.1(最大值) |
| 保偏消光比(dB) | 20(最小值) |
| 回波损耗(dB) |
50(最小值) |
|
最大光功率CW(mW) |
300 |
|
光纤类型 |
单模或PM Panda fiber |
| 工作温度(℃) |
0~+40 |
| 储存温度(℃) |
-40~+60 |
注：在中心波长处测量可知，如增加连接器，插入损耗增加 0.5dB,回波损耗降低 5dB，消光比降低2dB。增加连接器的光功率为50mW。
在0ps设置下测量至外壳边缘的绝对延迟(不包括端帽、套管和尾纤)。

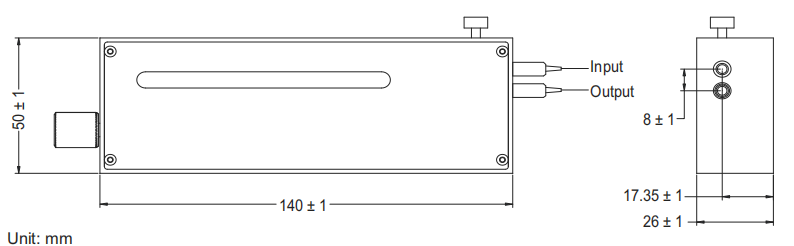

封装信息：
订货信息：
1. 中心波长：1060nm；1550nm；或其它
2. 延迟范围：500ps；或其它
3. 衰减器：衰减器；无
4. 连接类型：FC/UPC；FC/APC；SC/UPC；SC/APC；或其它
5. 光纤类型：单模光纤；保偏光纤
6. 尾纤长度：1m；或其它
7. 尾纤类型：0.25mm裸光纤；0.9mm套管；3mm光缆；或其它
| 1060-1550nm可调光学延迟线技术规格书-MY.pdf | 2026-01-31 |
