泵浦&信号合束器
(2+1)×1
1μm、1.5μm & 2μm光纤激光器
产品描述：

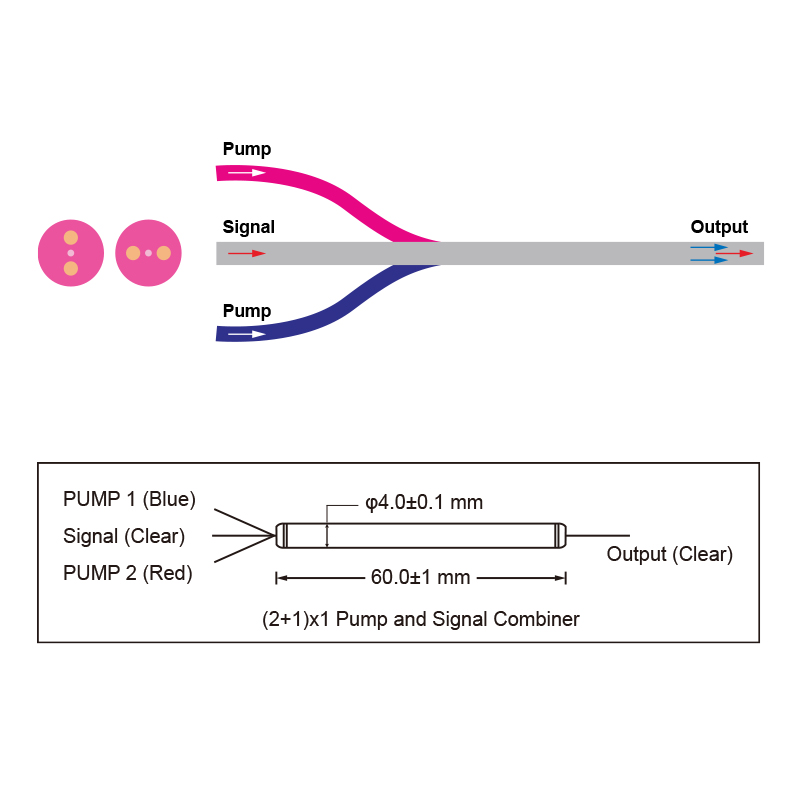

(2+1)×1多模泵浦&信号合束器专门设计用来应用于高功率光纤激光器,光纤放大器领域,将2路多模泵浦光和1路信号光合成进入单根双包层光纤,信号光走纤芯,泵浦光走包层,实现泵浦光和信号光在同一根光纤中传输。泵浦效率高,插入损耗低,单臂承受功率高达300W,性能稳定可靠。
技术指标：
|
项目 |
指标 |
||
|
结构类型 |
(2+1)×1 |
||
|
信号波长范围(nm) |
1020～1080 |
1530～1575 |
1950～2050 |
|
泵浦波长范围(nm) |
780～1000 |
||
|
泵浦光纤类型 |
105/125，NA 0.22 |
||
|
信号输入光纤类型 |
10/125，NA 0.08/0.46 |
9/125，NA 0.12/0.46 |
10/130，NA 0.15/0.46 |
|
输出光纤类型 |
10/125，NA 0.08/0.46 |
9/125，NA 0.12/0.46 |
10/130，NA 0.15/0.46 |
|
信号插入损耗(dB) |
0.5(最大值) |
||
|
泵浦效率(%) |
90(最小值) |
||
|
单臂输入功率(W) |
50 |
||
|
M2 |
＜1.3 |
||
|
隔离度(dB) |
20 |
||
|
光纤长度(m) |
0.8或其它 |
||
|
封装尺寸(mm) |
65×12×7，80×12×8 |
||
|
工作温度(℃) |
0～+75 |
||
|
储存温度(℃) |
-40～+85 |
||
注：测试温度为25℃;不同功率选用的封装尺寸不一样，具体规格请联系我们确认。

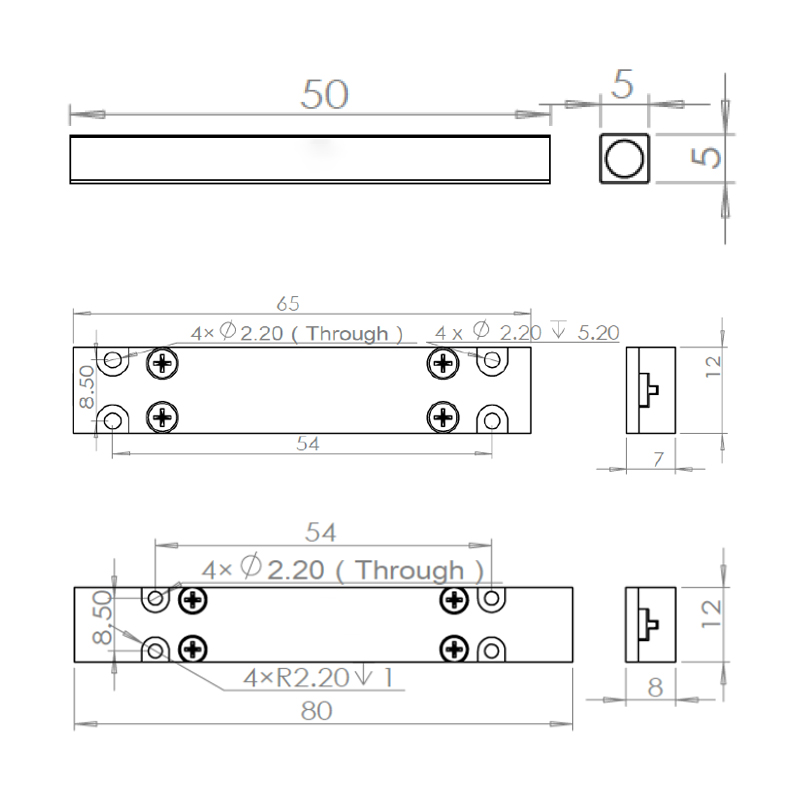

封装信息：
订货信息：
1.结构：(2+1)×1
2.方向：正向；反向
3.泵浦波长/泵浦功率：915nm/25W；980nm/50W
4.泵浦光纤/信号输入光纤：105/125，NA=0.22/Hi1060
5.信号波长/信号功率：1064nm/10W
6.输出光纤类型：LMA-GDF-10/125-M
7.光纤长度：0.8m；1m或其它
8.封装类型：65×12×7mm；80×12×8mm或其它
| （2+1）x1泵浦&信号合束器技术规格书-MY.pdf | 2026-01-31 | |
| (2+1)×1泵浦&信号合束器技术规格书-MY.pdf | 2026-01-31 |
