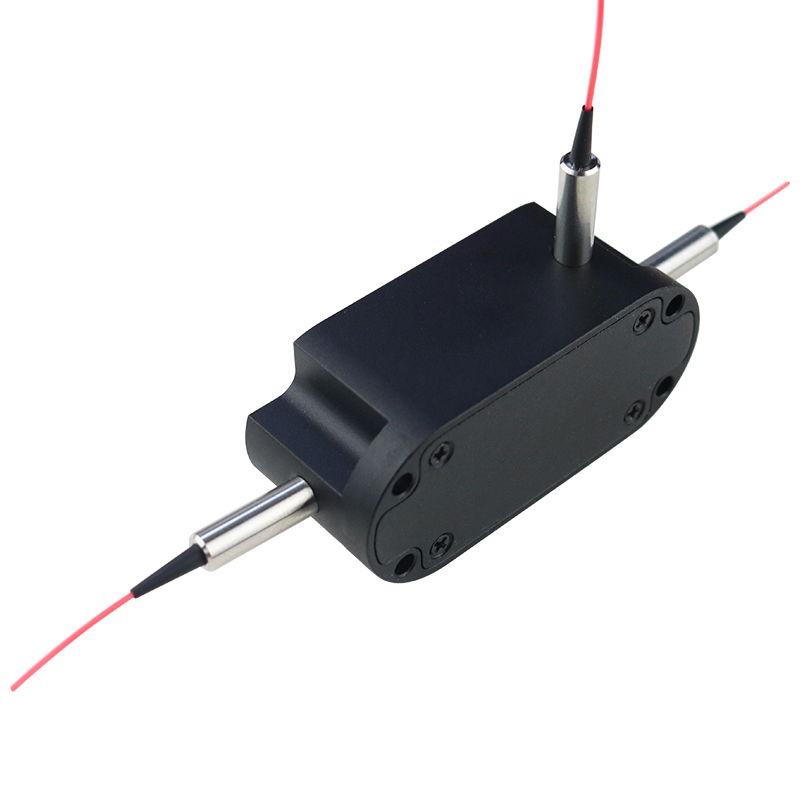

高功率光纤环形器
三端口TGG-based
780nm系列
型号：HPTCGCIR
类型：TGG-Based
工作波长：780 ~1080nm（可定制）
隔离度：25~35dB
插入损耗：≤1.5dB
外形尺寸：66×30×26mm
承受功率：up to 30W
产品描述：

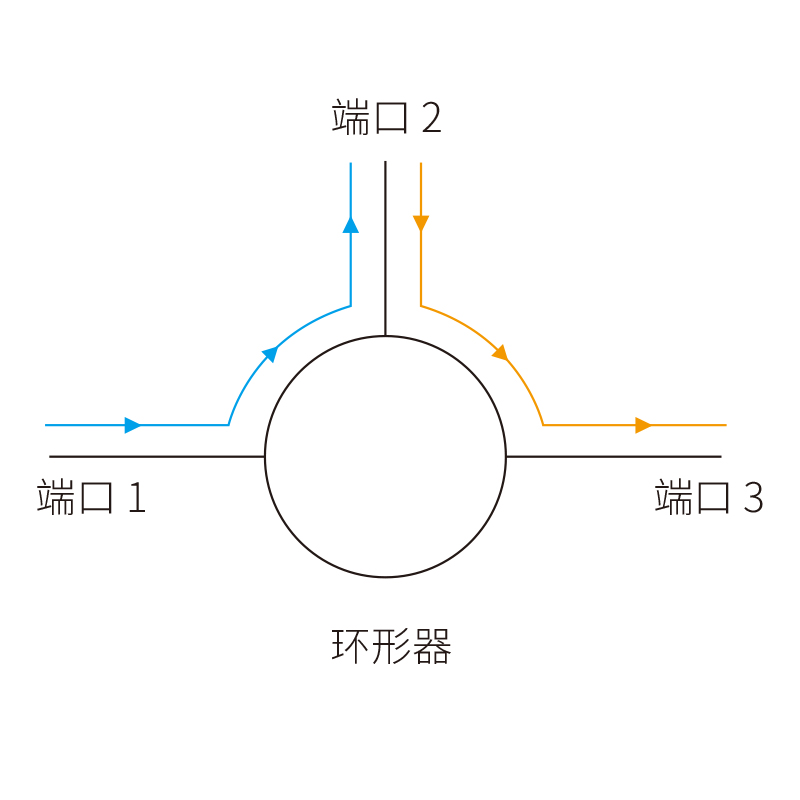

三端口光纤环形器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出;而信号从端口2输入，则将从端口3输出，其输出损耗都很小;光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。
我们可以生产三端口、四端口、不同功率、不同波长的光纤环行器，产品多用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。
技术指标：
|
项目 |
指标 |
|
中心波长(nm) |
780/808 |
|
带宽(nm) |
±10 |
|
端口及工作方式 |
3端口，(Port 1→2, 2→3) |
|
插入损耗(dB) |
1.0(典型值) |
|
插入损耗(dB) |
1.5(最大值@23℃) |
|
峰值隔离度(dB) |
25(典型值) |
|
隔离度(dB) |
22(最小值@23℃) |
|
偏振相关损耗(dB) |
0.15(最大值) |
|
串扰(dB) |
45(最小值) |
|
回波损耗(dB) |
45(最小值) |
|
承受功率(W) |
0.3、1、2、5、10、20可选 |
|
峰值功率(kW) |
＜10(@ns Pulse) |
|
拉伸载荷(N) |
5 |
|
光纤类型 |
780-HP或HI780 |
|
封装尺寸(mm) |
66×30×26 |
|
工作温度(℃) |
0~+60 |
|
储存温度(℃) |
-10 ~+75 |
封装信息：
订货信息：
1.中心波长：780/808nm；
2.端口类型：三端口
3.尾纤类型：0.25mm；0.9mm
4.尾纤长度：0.5m；0.8m；1m；1.5m等
