C+L波段三端口保偏光纤环形器

三端口光纤环形器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小；光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。我们可以生产三端口、四端口、不同功率、不同波长的光纤环形器，产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。

三端口保偏光纤环形器

C+L波段

产品描述：

三端口光纤环形器是一种多端口非互易光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小；光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1、2中输出时损耗也很大。

我们可以生产三端口、四端口、不同功率、不同波长的光纤环形器，产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。

技术指标：

项目		单位	指标
波长		nm	1520~1610
端口及工作方式		-	3端口，(端口1→2,2→3)
单双级		-	单级	双级
隔离度23℃(端口2→1,3→2)	Peak.	dB	40	52
	Min.	dB	18	35
插入损耗23℃(端口1→2,2→3)	Type.	dB	1.1	0.9
	Max.	dB	1.0	1.1
消光比Min.		dB	20	22
回波损耗Min.		dB	50
方向性Min.(端口1→2,2→3)		dB	50
承受光功率Max.		mW	300
封装尺寸		mm	φ5.5×L35
工作温度		℃	-5~+70
储存温度		℃	-40~+85

注：以上数据不含头,如增加接头,插入损耗增加 0.3dB,回损降低 5dB,消光比降低 2dB,默认光纤慢轴对准 Key 键。

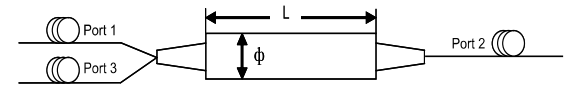

封装信息：

订货信息：

1.端口数：3端口；4端口；5端口；6端口；7端口；8端口

2.单双级：单级；双级

3.波长：1064nm；1310nm；1480nm；1550nm；1590nm；C+L波段；1625nm；或其它

4.光纤类型：PM Panda 250μm；PM Panda 400μm；PM Panda 900μm；或其它

5.尾纤长度：；1m；1.5m；2m；3m；或其它

6.连接头类型：FC/PC；FC/APC；SC/PC；SC/APC；ST/PC；LC/APC；LC/PC；或其它
