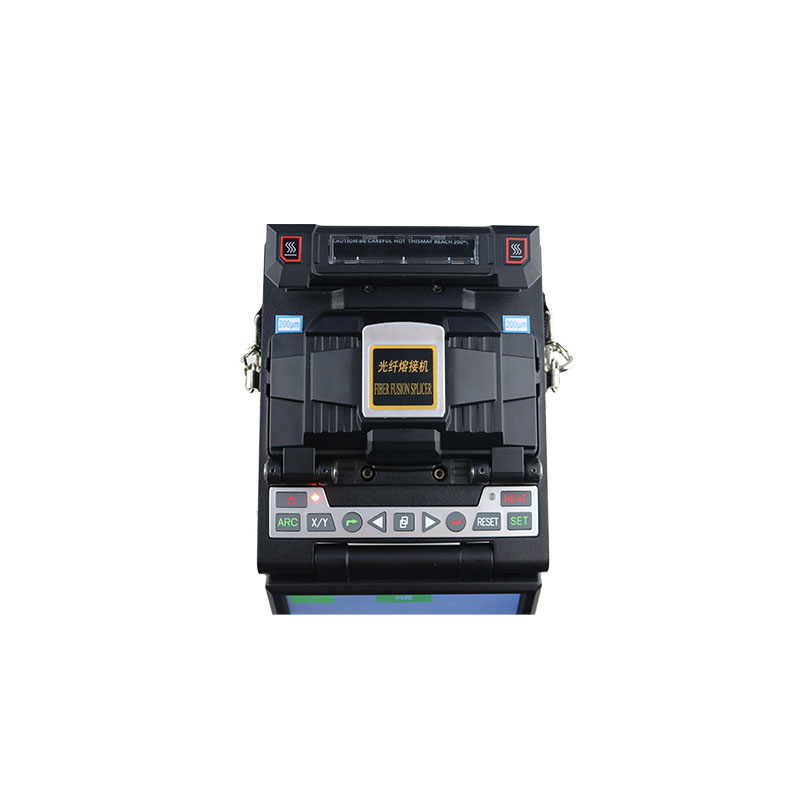

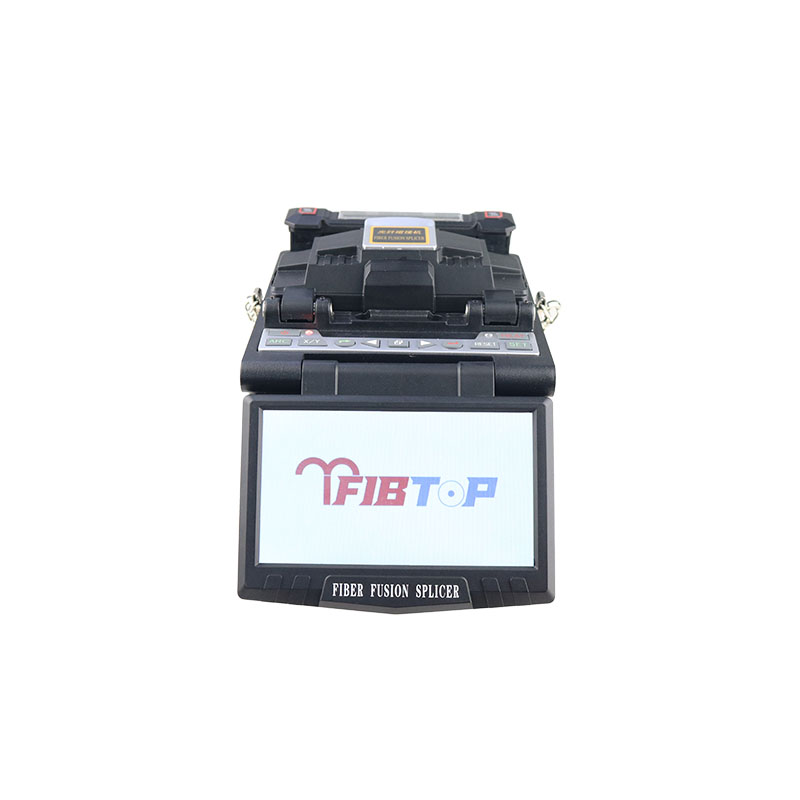

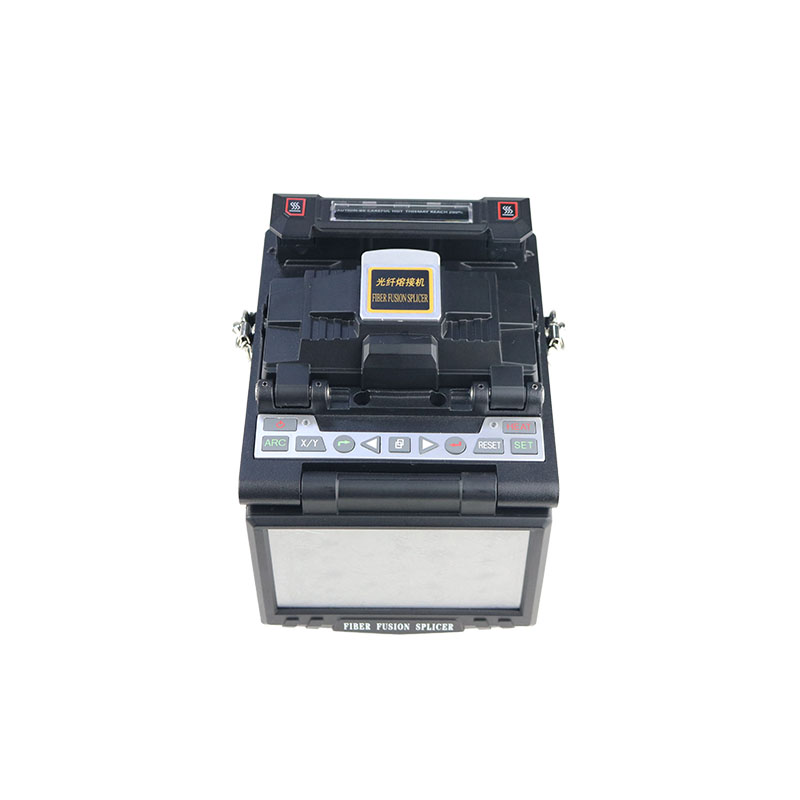

大芯径200μm单芯光纤熔接机
便携式
自动熔接
产品描述：
本大芯径单芯光纤熔接机专为200μm及类似大芯径光纤设计，适用于各种特殊应用场景的光纤熔接需求。设备采用先进的光学对准系统和精密熔接技术，确保大芯径光纤的高质量熔接。
技术指标：
|
项目 |
指标 |
|
型号 |
200X |
|
光纤类型 |
SM(单模)，MM(多模)，DS(色散位移)，NZDS(非零色散位移) |
|
包层直径(μm) |
125～250 |
|
涂覆层直径(μm) |
250～800 |
|
切割长度(mm) |
8～16(被覆光纤直径≤250μm);16(被覆光纤直径250～1000μm) |
|
平均熔接损耗(dB) |
0.02(SM);0.01(MM);0.04(DS);0.04(NZDS) |
|
典型熔接时间(s) |
≤9 |
|
典型加热时间(s) |
≤30(标准60mm) |
|
回波损耗(dB) |
>60 |
|
热缩套管 |
60mm、40mm和一系列微缩套管 |
|
放大倍数 |
X、Y单纤显示放大300倍;X/Y同时显示放大150倍 |
|
存储结果 |
存储10000组熔接记录;200组熔接图像 |
|
张力测试(N) |
标准2(可选) |
|
电极寿命 |
典型值3000 次，电极更换简易方便 |
|
供电电源 |
交流适配器，输入：AC100～240V@50/60Hz，输出：DC13.5V/4.5A;内置锂电池11.1V,5200mAh |
| 工作环境 | 温度：-10～+50℃；湿度：<95%RH(不结露)；海拔高度：0～5000m;最大风速15m/s |
| 主机尺寸L×W×H(mm) | 154×130×132 |
| 重量(kg) | 1.95(含电池) |
标准配置：
|
序号 |
名称 |
型号 |
数量 |
单位 | 备注 |
|
1 |
主机 |
200X |
1 |
台 | |
|
2 |
充电器(AC线) |
1 |
个 | ||
|
3 |
备用电极 |
1 |
对 | ||
|
4 |
冷却托盘 |
1 |
个 | ||
|
5 |
说明书 |
1 |
个 | 光盘 | |
|
6 |
携带箱 |
1 |
个 | ||
|
7 |
光纤剥线钳 |
CFS-2 |
1 |
把 | |
|
8 |
合格证 |
1 |
个 | ||
| 9 | 装箱单 | 1 | 张 | ||
| 10 | 工具箱背带 | 1 | 个 |
| 大芯径200μm单芯光纤熔接机技术规格书-MY.pdf | 2026-01-31 |
