780~1550nm保偏波片式耦合器

保偏波片式耦合器是一种专为保偏光纤应用设计的高性能光学器件，工作波长范围覆盖近红外波段。该产品采用波片式结构设计，能够有效保持输入光的偏振状态，确保偏振消光比在耦合过程中不受影响。可以生产780～1550nm范围内各种波长、不同分光比的耦合器,广泛用于光纤通信、光纤激光器、光纤放大器等领域。

780~1550nm保偏波片式耦合器

1×2/2×2

780～1550nm

产品描述：

技术指标

项目	指标
项目	1×2			2×2
中心波长(nm)	1550,1310	1064,980	850,780	1550,1310	1064,980	850,780
带宽(nm)	±40	±20	±10	±40	±20	±10
附件损耗Max.(dB)	0.7	0.8	0.8	1.0	1.2	1.2
均匀度(dB,仅供50/50)	0.4	0.5	0.6	0.6	0.8	0.8
耦合比(%)	01/99～50/50
消光比Min.(dB)	双轴工作：20，快轴截止：22
回波损耗Min.(dB)	50
最大光功率CW(mW)	500
最大拉力(N)	5
光纤类型	输入，输出：PM Panda fiber TAP：PM Panda fiber或780-HP,HI1060, SMF-28E
工作温度(℃)	-5～+70
储存温度(℃)	-40～+85

如增加连接器，插入损耗增加 0.3dB,回波损耗降低 5dB，消光比降低 2dB。连接头key键与慢轴对齐。

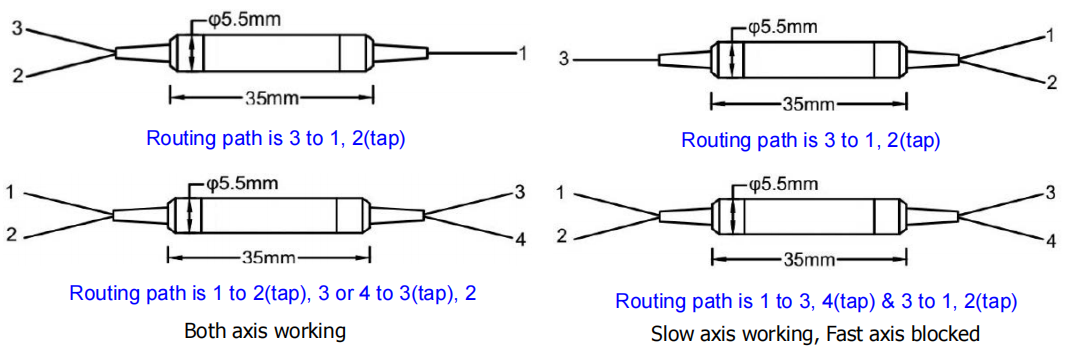

封装信息

订货信息

1.1.中心波长：980nm；1064nm；1550nm；2000nm

2.结构：1×2；2×2

3.Tap比：1%；2%；...；50%

4.工作轴：快轴截止；双轴工作

5.输入、输出光纤类型：PM1550；PM980；PM1950；PM780-HP

6.Tap光纤类型：PM1550；PM980；HI1060；SMF-28E

7.封装尺寸：φ5.5×L35mm

8.尾纤类型：裸光纤；0.9mm套松管

9.尾纤长度：0.8m；1m

10.连接头类型：FC/UPC；FC/APC；SC/APC；SC/APC
