滤波片型波分复用器
Filter WDMs
1460～1650nm
产品描述：
滤波片式波分复用器（FWDM）是一种基于薄膜滤波技术的光器件，用于多波长光信号的合波与分波。其核心采用精密镀膜滤光片，实现特定波长的选择性透过与反射，具有低插入损耗、高隔离度和优异的环境稳定性等特点。FWDM结构紧凑，适用于光纤通信、传感网络等领域，支持双向传输，可灵活集成于各类光模块或系统中，是波分复用网络的理想组件。
我们可以提供各种不同波长的滤波片波分复用器，采用成熟的窄带介质膜实现光的滤波，具有插入损耗低，高消光比，波长选择性大、承受功率高，稳定性高，可实现两路光信号的合波与分波，应用于光纤激光器、光纤放大器、光纤通信、光纤传感等领域。
技术指标：
|
项目 |
指标 |
|
工作波长(nm) |
1460～1650 |
|
通带波长(nm) |
1550±6.5 |
|
反射带波长(nm) |
1460～1536.5&1563.5～1650 |
|
通带插入损耗(dB) |
≤1.0 |
|
反射带插入损耗(dB) |
≤0.7 |
|
方向性(dB) |
≥50 |
|
回波损耗(dB) |
≥45 |
| 偏振相关损耗(dB) | ≤0.15 |
|
偏振模式色散(dB) |
≤0.15 |
| 最大光功率(mW) |
500 |
| 光纤类型 | G657A1 |
| 光纤长度(m) | 1.0±0.05 |
| 套管类型 | 900μm松管(Hytrel) |
| 连接头类型 | FC/APC |
| 工作温度(℃) | -20～+85 |
| 储存温度(℃) | -40～+85 |
| 封装尺寸(mm) | φ5.5×L38 |
注：室温下测试，插入损耗测试时有连接头。

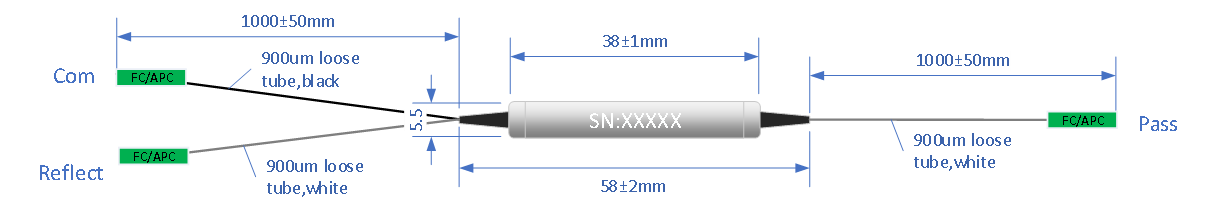

封装信息：
订货信息：
1.工作波长：1460～1650nm
2.尾纤类型：0.9mm套松管
3.封装尺寸：φ5.5×L38mm
4.连接器类型：FC/APC或其他客户指定
