1×3(3×3)保偏光纤拉锥耦合器

保偏耦合器是一种专为保偏光纤系统设计的光学器件，能够在保持输入光偏振态的同时实现光功率的分束或合束。该产品为熔融拉锥1×3/3×3一次成型的保偏光纤拉锥耦合器(PM FBT Coupler),能使在光纤中传输的光信号在特殊结构的耦合区发生耦合,进行光功率的再分配,可以生产400～2050nm范围内各种波长、不同分光比的耦合器,熔融拉锥分路器广泛用于光纤通信、水下激光通信、光纤激光器、光纤放大器等领域。

1×3(3×3)保偏光纤拉锥耦合器

400～2050nm

产品描述：

技术指标：

项目	指标
结构	1×3/3×3
工作波长(nm)	630,670,780,830,850,980,1030,1064,1310,1480,1550,1950,2000,2050
带宽(nm)	±20
分光比	分光比可定义(1×3), 33/33/33(only3×3)
附加损耗Max.(dB)	1.0	0.8
消光比Min.(dB)	≥16	≥17
分光比不一致性(%)	±7(1×3)/±10(3×3)	±5(1×3)/±10(3×3)
功率大小(W)	0.3、1、5
光纤类型	PM Fiber
光纤长度(m)	1或其它
连接头	FC/APC或其它
封装尺寸(mm)	φ3.0×L54(裸纤)/φ34.0×L60(套管)
工作温度(℃)	-40~+85
储存温度(℃)	-50~+85

注：测温环境在 25°C；以上数据不含头,不同波长损耗数据不一样,请联系我们确认,回损降低 5dB,消光比降低 2dB,默认光纤慢轴对准。

分光比误差：

分光比	最大分光比误差
分光比	直通端(Through Port)	耦合端(Coupling Port)
40/20/40	±5.0	±6.0
35/30/35	±4.0	±5.0
33/33/33	±6.0	±6.0
30/40/30	±4.0	±3.0
25/50/25	±3.5	±2.4
20/60/20	±3.3	±2.0
15/70/15	±3.0	±1.8
10/80/10	±2.8	±1.6
5/90/5	±2.5	±1.5

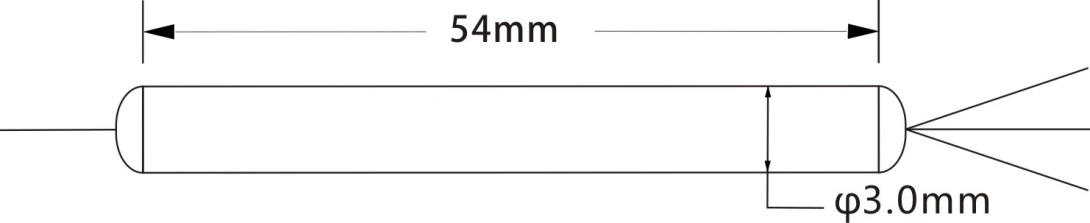

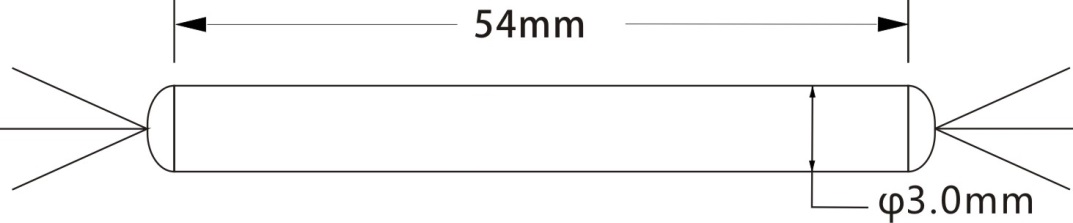

封装信息：

订货信息：

1.端口：1×3；3×3

2.波长：405nm；525nm；670nm；850nm；915nm；980nm；1064nm；1550nm；1950nm

3.分光比：40/20/40；35/30/35；33/33/33；30/40/30；25/50/25；20/60/20；15/70/15；10/80/10；5/90/5

4.功率大小：<0.5W；1W；5W；或其它

5.光纤类型：PM460；PM630；PM780；PM980；PM1550；PM1950

6.尾纤长度：0.8m；1.0m；1.5m；或其它

7.尾套类型：0.25mm裸光纤；0.9mm套松管；或其它

8.连接头类型：FC/UPC；FC/APC；或其它
