保偏型光纤阵列PM-FA

光纤阵列(Fiber Array，简称FA)产品，采用高精度的 V型槽(V-Groove)基片、特制的胶水以及特殊的切割和组装技术，利用盖板把去除涂层的裸露光纤精密定位在 V 型槽中，保证光纤间距，然后进行研磨，保证研磨角度精细和研磨端面平滑，形成光纤阵列。保偏光纤阵列(PM-FA)多应用于相干光通信，保偏光纤能够使光波在传输过程中保持光波的偏振态不变，可以充分发挥相干接收的优越性。保偏光纤阵列是利用V型槽(即V槽，V-Groove)把一条保偏光纤带安装在阵列基片上，在保证光波偏振稳定

保偏光纤阵列PM-FA

1CH、2CH、4CH、8CH、16CH & 32CH

产品描述：

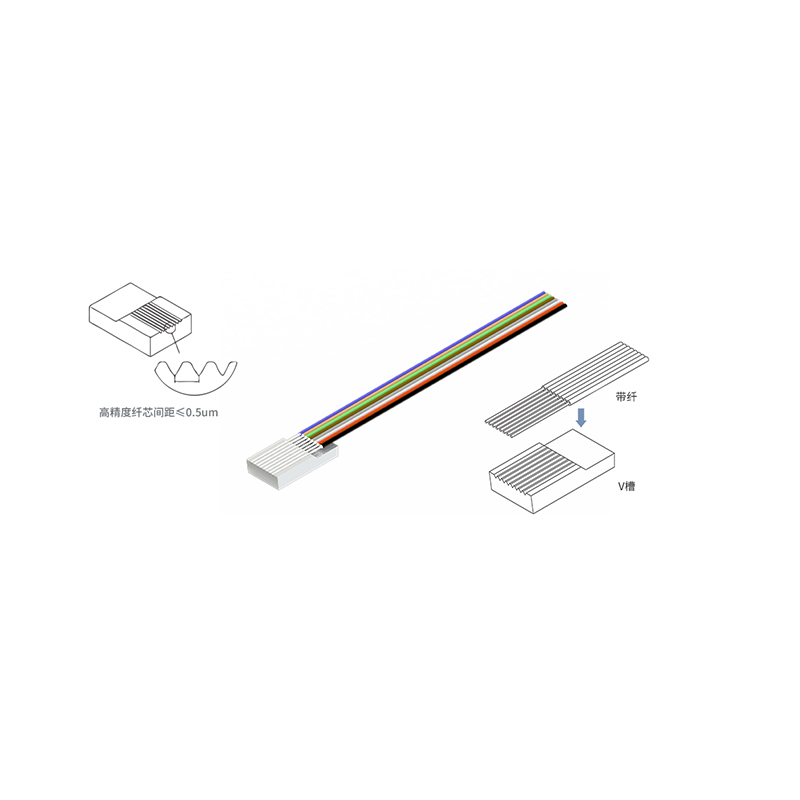

光纤阵列(Fiber Array，简称FA)产品，采用高精度的 V型槽(V-Groove)基片、特制的胶水以及特殊的切割和组装技术，利用盖板把去除涂层的裸露光纤精密定位在 V 型槽中，保证光纤间距，然后进行研磨，保证研磨角度精细和研磨端面平滑，形成光纤阵列。

保偏光纤阵列(PM-FA)多应用于相干光通信，保偏光纤能够使光波在传输过程中保持光波的偏振态不变，可以充分发挥相干接收的优越性。保偏光纤阵列是利用V型槽(即V槽，V-Groove)把一条保偏光纤带安装在阵列基片上，在保证光波偏振稳定措施下能够实现高度密集并行传输

技术指标：

项目	指标
通道	1CH	2CH	4CH	8CH	16CH	32CH
基体材料	石英/高硼硅(TEMPAX)
工作波长(nm)	850～1620 或其它
光纤类型	250μm，PM Panda或指定
插入损耗(dB)	≤0.1
回波损耗(dB)	≥50
工作温度(℃)	-5～+70
储存温度(℃)	-40～+85

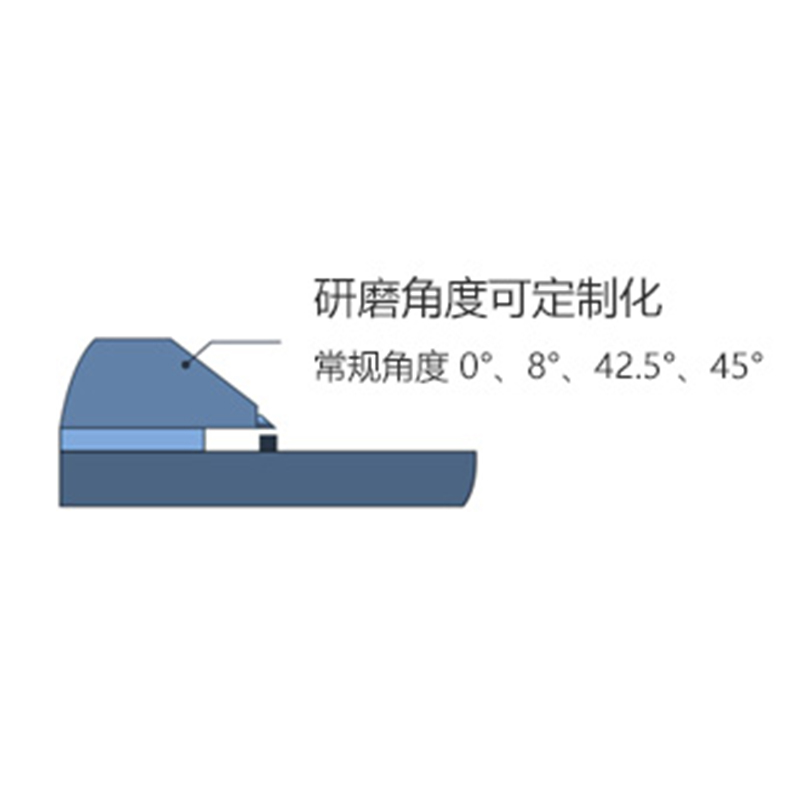

抛光角度	8°、0°、12°、41°、45°或其它
V槽纤芯间距(μm)	127/250(±0.5)

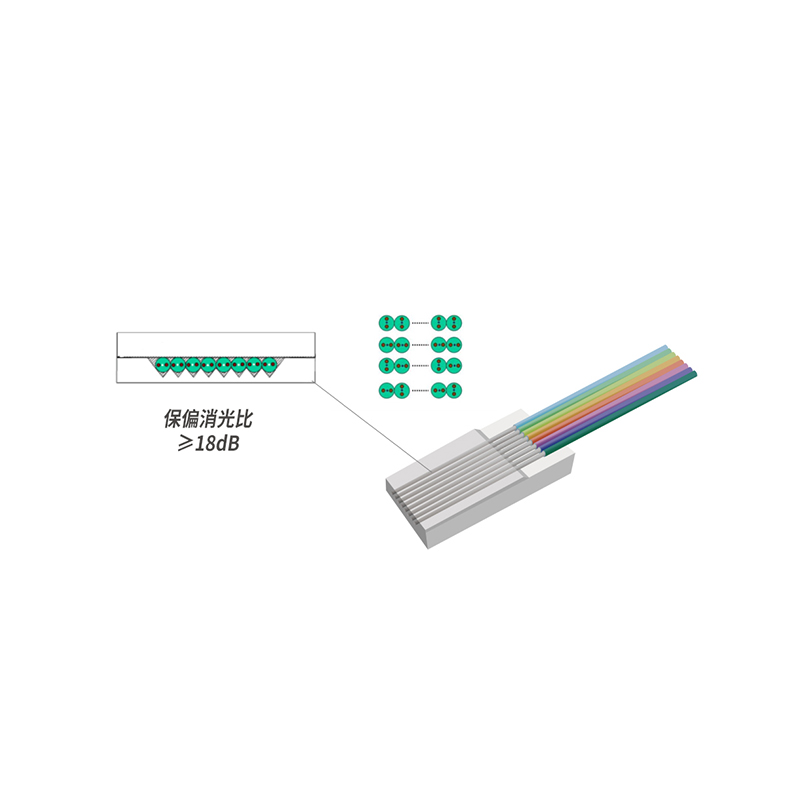

消光比(dB)	≥25	≥22	≥22	≥20	≥19	≥18
通道间距	N/A	250	127/250	127/250	127	127/250
尺寸(L×W×H：mm)	9.5×2.5×2.5			9.5×3.0×2.5(127μm) 9.5×3.2×2.5(250μm)	9.5×3.5×2.5(127μm) 9.5×5×2.5(250μm)	11.5×5.7×2.5(127μm) 11.5×9×2.5(250μm)

订货信息：

1.通道：1CH～256CH

2.芯间距：250μm；127μm或其他

3.光纤着色：标准；透明或其它

4.光纤类型：单模；多模；保偏

5.研磨抛光角度：8°；45°或其它

6.封装尺寸：多种可选

7.尾纤长度：0.8m；1m；1.5m

8.尾纤类型：0.25mm；0.9mm；带状光纤

9.连接头类型：FC/APC或其它
