APD20雪崩光电探测器
APD20
400～1000nm/1000～1700nm
产品描述：
APD20是⼀种光纤耦合雪崩光电探测器，可与光学系统中的FC连接光缆⼀起使用。该装置包括光电二极管、高压电源、跨阻放大器、射频连接器等，封装在⼀个铝制外壳中。FC法兰便于与光纤光源耦合，输出端使用SMA连接器，以减小尺寸并最大限度的提高频率响应，最⼤带宽为400MHz。探探测器有两种光谱范围可选，分别是400～1000nm和1000～1700nm。
技术指标：
|
项目 |
指标 |
|
最大输出幅度a(V) |
3.2 |
|
工作电压(V) |
9~12 |
|
工作电流(mA) |
<200 |
|
输出阻抗(Ω) |
50 |
|
输出耦合方式 |
DC |
|
输出连接头 |
SMA Female |
| 工作温度(℃) |
-10~+65 |
| 储存温度(℃) |
-40~+85 |
注：a 对高阻负载。

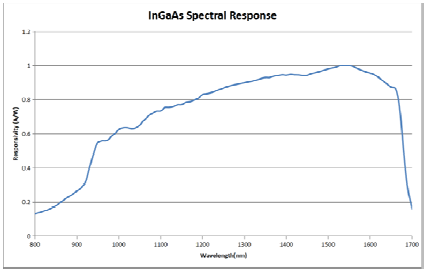

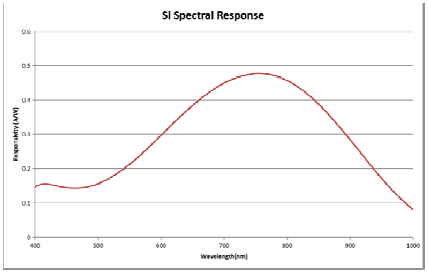

响应曲线：
注：响应曲线为典型值，仅供参考。

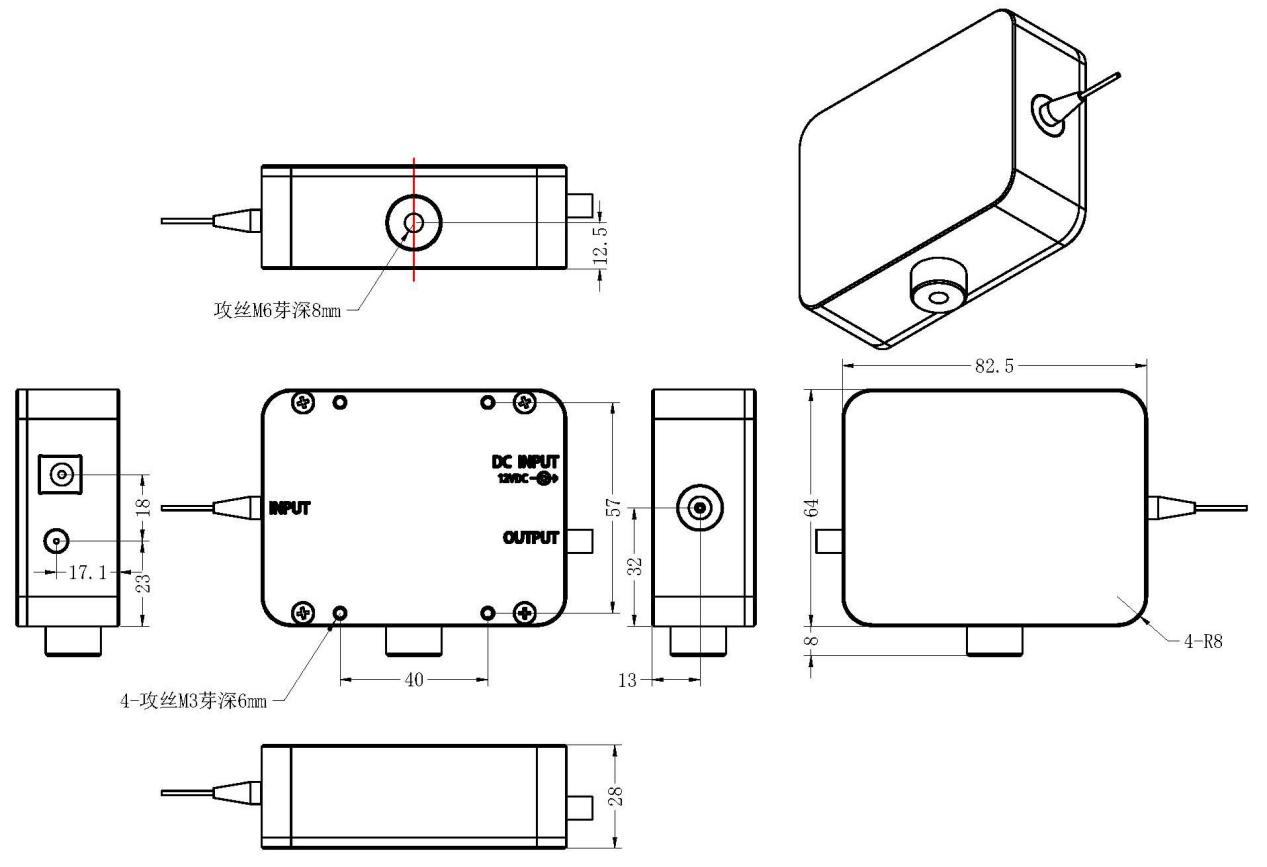

封装信息：
订货信息：
|
序号 |
物资名称 | 数量 | 单位 |
备注 |
|
1 |
光电探测器 | 1 | 个 |
|
|
2 |
电源适配器 | 1 | 个 |
9V |
|
3 |
SMA转BNC射频线 | 1 | 根 |
|
