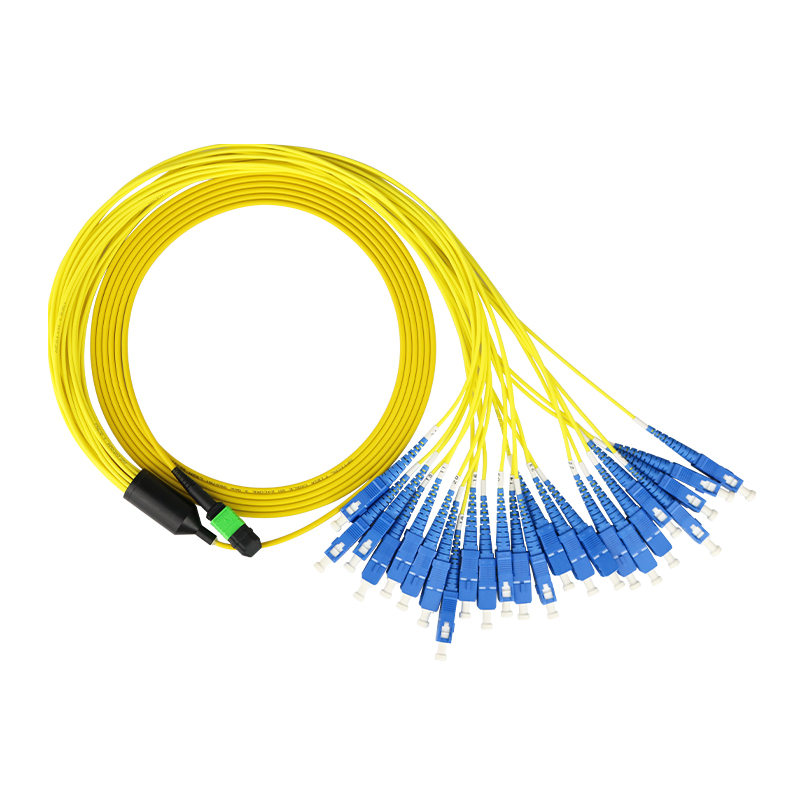

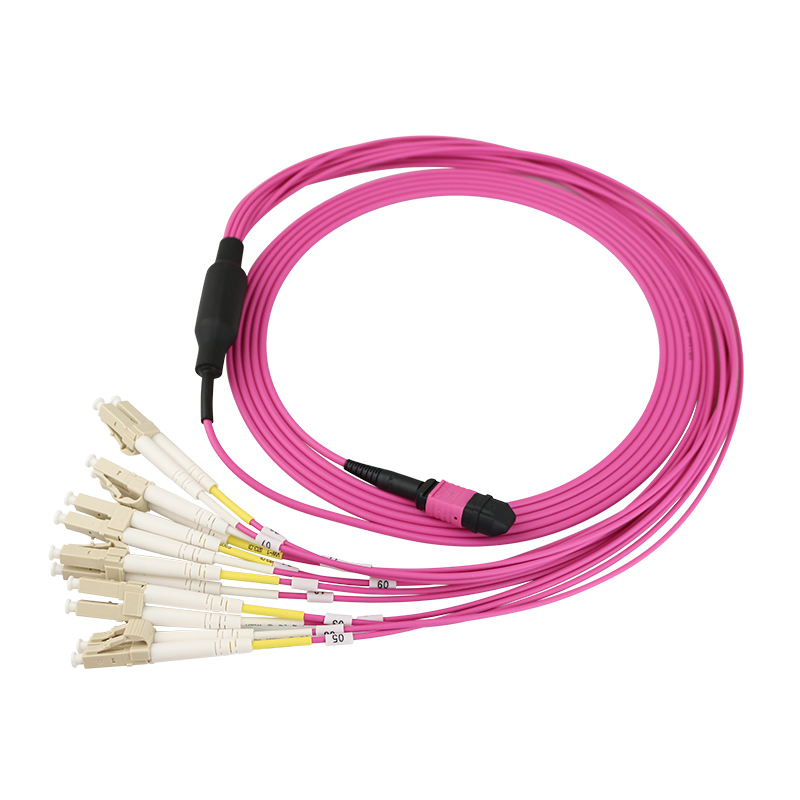

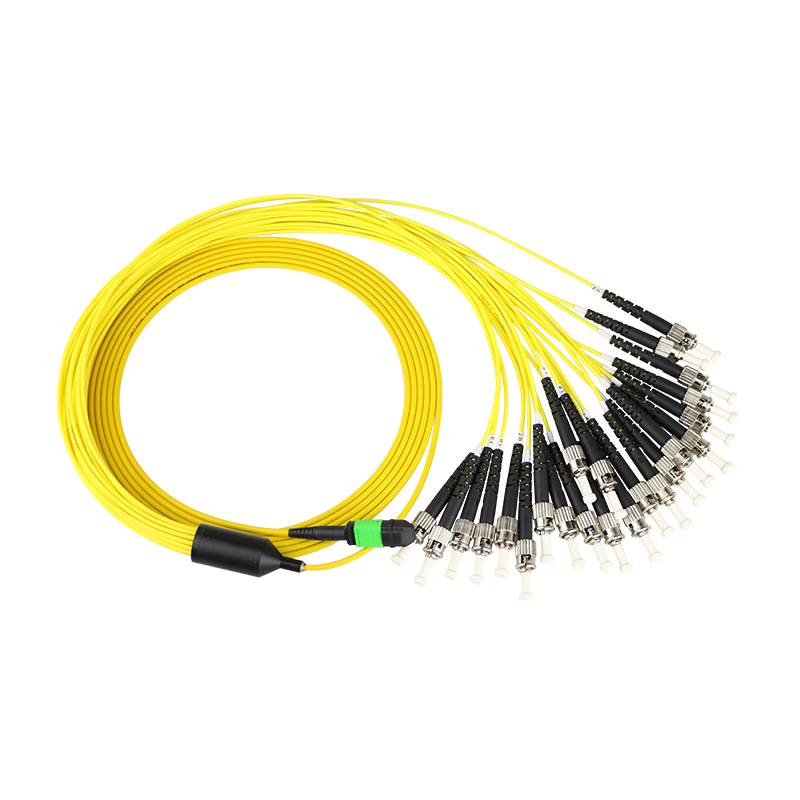

MPO/MTP预端接分支光缆
提供12～144芯连接
产品描述：
MPO/MTP-LC/SC/FC混合型连接器预端接分支光缆是指在光缆的一端采用MPO/MTP单头12芯或24芯连接器，而光缆的另一端是采用LC/SC/FC连接器。该产品主要应用在那些需要直接从主干配线区域直接连接到系统设备的端口或设备区配线架。本结构还可以用于系统扩展的延伸光缆。
MPO/MTP技术指标：
|
项目 |
指标 |
||
|
光纤类型 |
单模 |
多模 |
|
|
标准损耗 |
典型值(dB) |
0.35 |
0.35 |
|
最大值(dB) |
0.75 |
0.75 |
|
|
低损耗 |
典型值(dB) |
0.10 |
0.10 |
|
最大值(dB) |
0.35 |
0.35 |
|
|
回波损耗(dB) |
≥60(APC) |
≥20 |
|
|
≥50(PC) |
|||
|
公/母 |
公头(含针)，母头(不含针) |
||
|
耐久性(dB) |
≤0.2(500次对接) |
||
|
工作温度(℃) |
-40～+85 |
||
|
测试波长(nm) |
1310 |
850 |
|
LC/SC/FC等常规连接器技术指标：
|
项目 |
指标 |
||
|
光纤类型 |
单模 |
多模 |
|
|
连接器类型 |
PC |
APC |
PC |
|
插入损耗(dB) |
≤0.3 |
||
|
回波损耗(dB) |
≥50 |
≥60 |
≥35 |
|
耐久性(dB) |
≤0.2(1000次对接) |
||
|
工作温度(℃) |
-40～+85 |
||
|
测试波长(nm) |
1310 |
850 |
|
订货信息：
1.A端连接器：
（1）类型：MPO/PC；MPO/APC；MTP/PC；MTP/APC
（2）插损等级：标准损耗；低插入损耗
（3）公/母头：公头(带针)；母头(不带针)
2.B端连接器：LC/UPC；LC/APC或指定
3.光缆长度：0.3～999米
4.分支长度：0.5～10米
5.光纤类型：OS2=9/125；OM1=62.5/125；OM2=50/125；OM3=50/125万兆，300米；OM4=50/125万兆，550米；OM5
6.光纤芯数：8芯；12芯；24芯或指定
7.主缆规格：3.0mm迷你圆形 LSZH 光缆；3.5mm迷你圆形 LSZH 光缆；3.0mm迷你圆形 OFNP 光缆；0.9mm PVC护套
8.分支护套规格：2.0mm圆形 PVC 护套；3.5mm圆形 LSZH 护套；3.0mm圆形 PVC 护套；3.0mm圆形 LSZH 护套
9.执行标准(极性)：A:直通 B:交叉
| MPO-MTP预端接分支光缆技术规格书-MY.pdf | 2026-01-31 | |
| MPO-MTP预端接分支光缆技术规格书-MY (1).pdf | 2026-01-31 |
