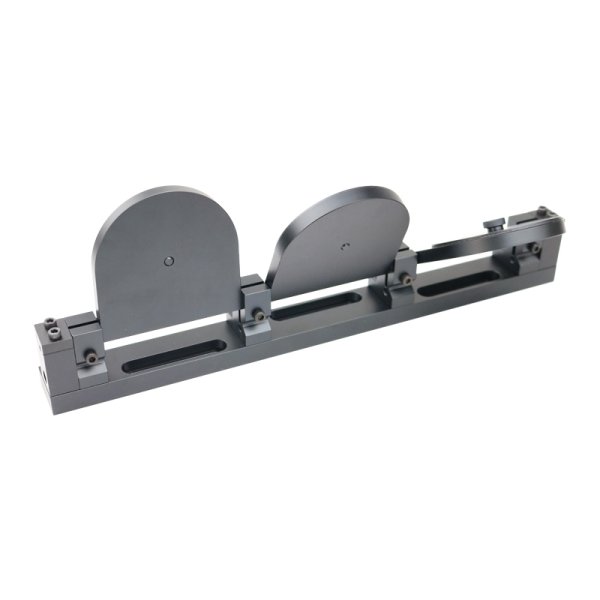

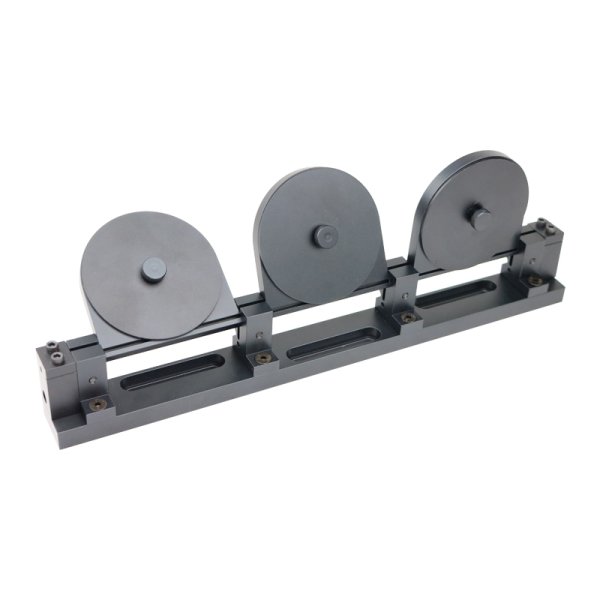

手动光纤偏振控制器
三桨-Φ56mm缠绕盘
产品描述：
三桨手动光纤偏振控制器通过将光纤缠绕在三个圆形盘上产生应力双折射，从而形成单独的波片，改变单模光纤中传输的光的偏振态。光纤的快轴位于缠绕盘的平面内，因此可以通过旋转桨来调节任意输入光的偏振态。三个分数波片是通过沿着三个单独的缠绕盘环绕光纤而产生的，对于装有光纤的偏振控制器，在设计波长下使用该控制器时，它的三个桨类似于四分之一波片、半波片和四分之一波片。
我们目前有两款三桨控制器，缠绕盘直径分别为56mm和27mm，可盘入带Φ900µm护套的单模光纤，或带有FC/PC或FC/APC等接头的光纤跳线。为确保正确使用控制器，光纤跳线必须足够长，以达到建议的圈数数量。对于弯曲损耗较高的光纤，我们推荐使用56mm缠绕盘控制，其具有大的缠绕盘，因此弯曲损耗更小。另外，我们可生产各种常用规格特种单模光纤跳线，采用的进口光纤工作波长基本可覆盖各种常用波长范围，可用于盘入偏振控制器中。
光纤可以围绕三个缠绕盘通过控制器两端的夹具固定。缠绕盘上的旋钮能够拧松，从而安装或卸下光纤。夹具通过螺丝固定。如有需要，可以拆卸夹具顶部来安装带接头的光纤。底座上有空隙槽，可以用六角螺丝来将控制器安装在光学平台上。
产品特点：
● 56 mm光纤缠绕盘
● 三桨提供三个单独的可旋转波片，实现线性偏振态、圆形偏振态和椭圆形偏振态之间的转换
● 每个桨提供±117.5°的旋转
● 整个光纤带宽范围上工作
● 可用于盘入带Φ900µm护套的FC/PC或FC/APC等接头的光纤跳线，各种工作波长光纤替换方便
| 56mm缠绕盘手动光纤偏振控制器技术规格书-MY.pdf | 2026-01-31 |
