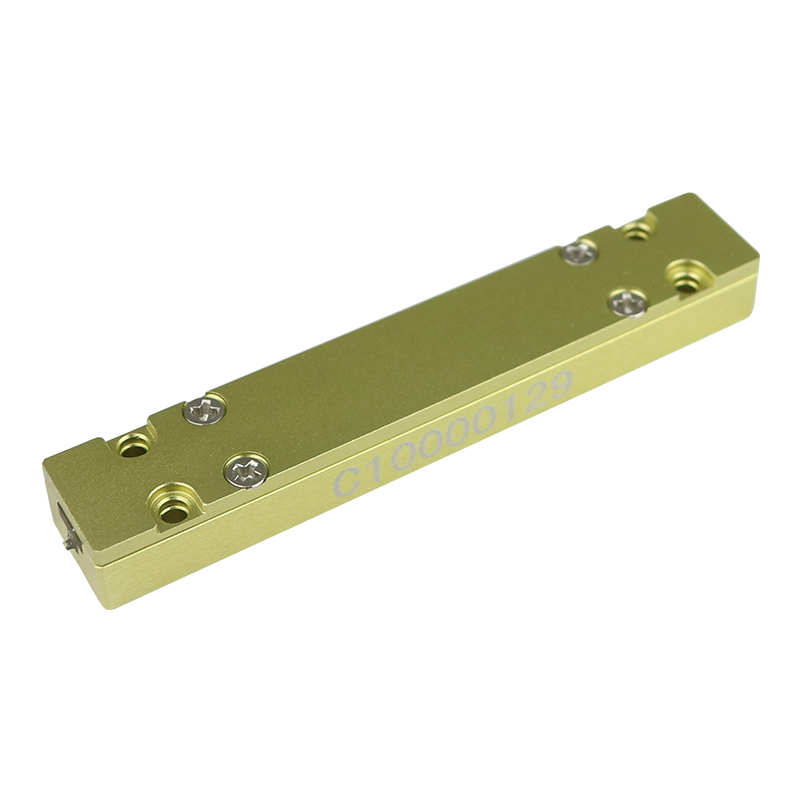

多模泵浦&信号合束器
(1+1)×1
900～1000nm
产品描述：
(1+1)×1多模泵浦&信号合束器专门设计用来应用于光纤激光器,光纤放大器领域,将1路多模泵浦光和1路信号光合成进入单根双包层光纤,信号光走纤芯,泵浦光走包层,实现泵浦光和信号光在同一根光纤中传输。泵浦效率高,插入损耗低,性能稳定可靠。
技术指标：
|
项目 |
指标 |
|
|
结构类型 |
(1+1)×1 |
|
|
信号波长范围(nm) |
1550 |
|
|
泵浦波长范围(nm) |
900～1000 |
|
|
泵浦光纤类型 |
105/125，NA 0.15/0.22 |
|
|
信号输入光纤类型 |
6/125 DCF，10/125 DCF |
|
|
输出光纤类型 |
6/125 DCF，10/125 DCF |
|
| 信号插入损耗(dB) |
0.5(最大值) |
|
| 泵浦效率(%) |
94(典型值)，92(最小值) |
|
| 单臂输入功率(W) |
1×10 | 1×30 |
| 光纤长度(m) | 0.8或其它 | |
|
封装尺寸L×W×H(mm) |

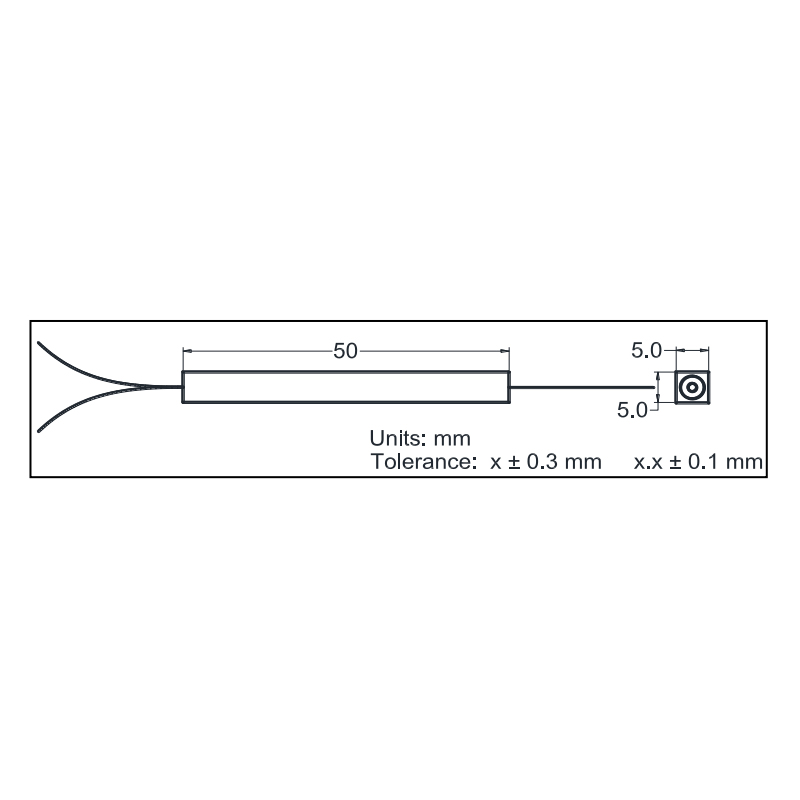

P1:50×5×5 |

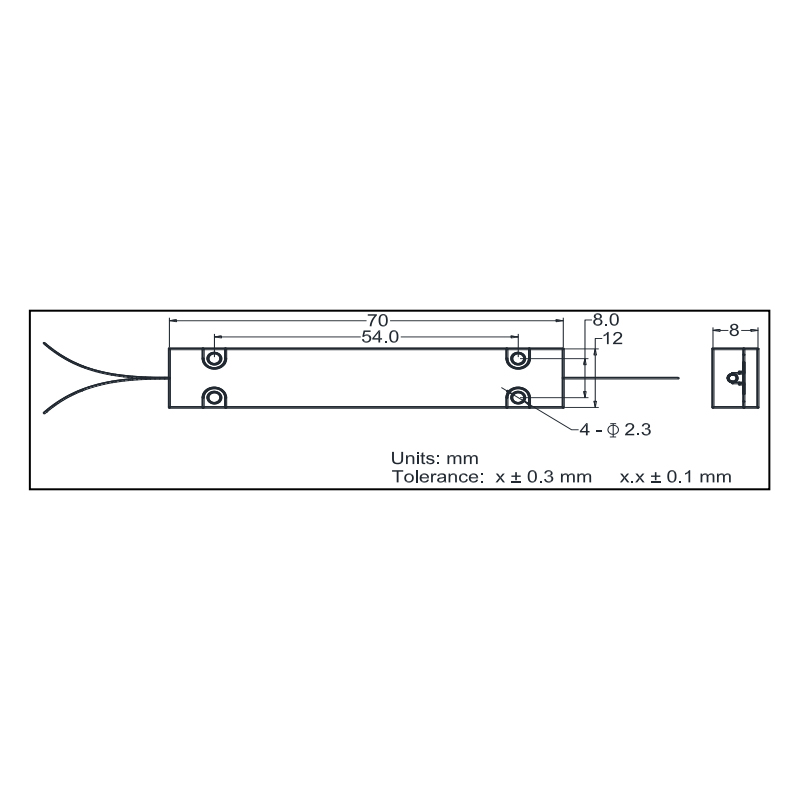

P2:70×12×8 |
|
工作温度(℃) |
-40～+108 |
|
|
储存温度(℃) |
-40～+85 |
|
注：测试温度为25℃；不同功率选用的封装尺寸不一样，具体规格请联系我们确认。

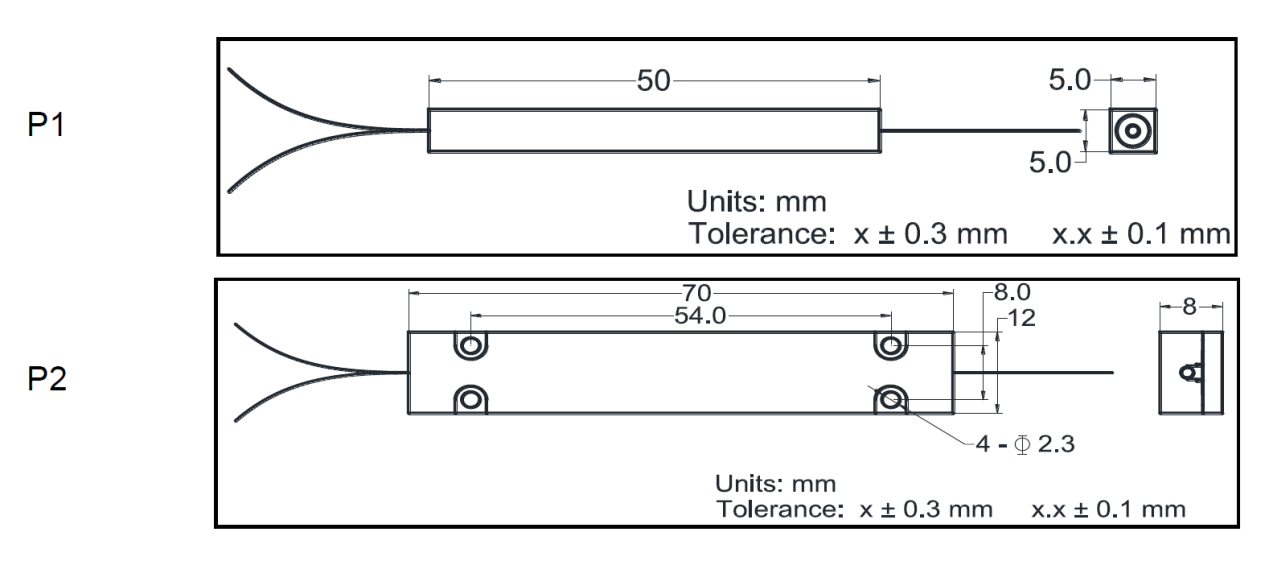

封装信息：
订货信息：
1.结构：(1+1)×1
3.泵浦输入光纤：105/125，NA=0.15/0.22
4.信号波长：1064nm
5.信号输入光纤：6/125 DCF，NA=0.14/0.46；10/125 DCF，NA=0.08/0.46
6.输出光纤类型：6/125 DCF，NA=0.14/0.46；10/125 DCF，NA=0.08/0.46
7.光纤长度：0.75m；1m或其它
8.封装类型：P1；P2或其它
| （1+1）x1多模900-1000nm泵浦&信号合束器技术规格书-MY.pdf | 2026-01-31 |
