保偏多模泵浦&信号合束器
PM(6+1)×1
产品描述：
(6+1)×1保偏泵浦合束器专门设计用来应用于高功率保偏光纤激光器，保偏光纤放大器领域，将2路泵浦能量和1路信号能量合成进入单根双包层光纤，实现泵浦能量和信号能量在同一根光纤中传输。泵浦吸收效率高，插入损耗低，单臂承受功率高达100W，性能稳定可靠。
技术指标：
|
项目 |
指标 |
||
|
产品类型 |
PM(6+1)×1 |
||
|
信号波长范围(nm) |
1064，1500 |
||
|
泵浦波长范围(nm) |
900～1000 |
||
|
泵浦输入光纤类型 |
Nufern 105/125(NA 0.15或0.22 NA） |
||
|
信号输入光纤类型 |
PM 980, PM 1550, PM-6/125 DC或PM-8/125 DC |
||
|
输出光纤类型 |
PM-10/125 DC或PM-20/125 DC |
||
|
信号插入损耗(dB) |
<0.8 |
||
|
泵浦效率(%) |
94(最小值) |
||
|
最大输入泵浦功率(W) |
6×50 |
6×100 | |
|
封装尺寸(mm) |

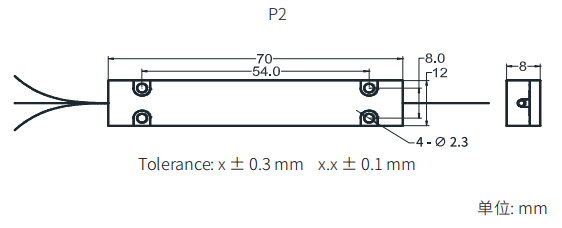

P2：70×12×8 |

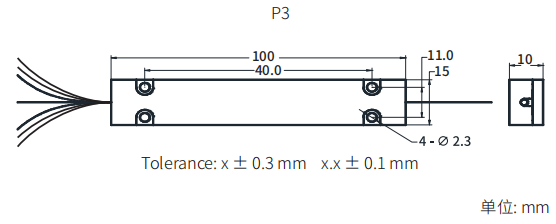

P3：100×15×10 | |
|
工作温度(℃) |
-5～+65 |
||
|
储存温度(℃) |
-40～+85 |
||
注：所有输入光纤的模数之和应小于输出光纤的模数之和。

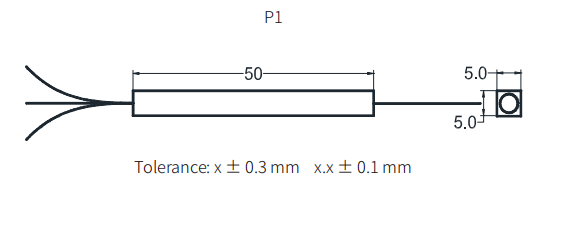

封装信息：
订货信息：
1.信号波长：1064nm；1550nm；或其它
2.泵浦波长：915nm；976nm；或其它
3.泵浦输入光纤类型：105/125(NA 0.15或0.22 NA）
4.信号输入光纤类型：PM-6/125 DC；PM-8/125 DC；或其它
5.输出光纤类型：PM-10/125 DC；PM-20/125 DC；或其它
6.光纤长度：0.75m；1m；或其它
7.封装类型：P2或P3
| (6+1)×1保偏泵浦&信号合束器技术规格书-MY.pdf | 2026-01-31 |
