光纤混合功能器件
三合一混合器件
光纤波分复用器+分路器+隔离器集成器件
产品描述：

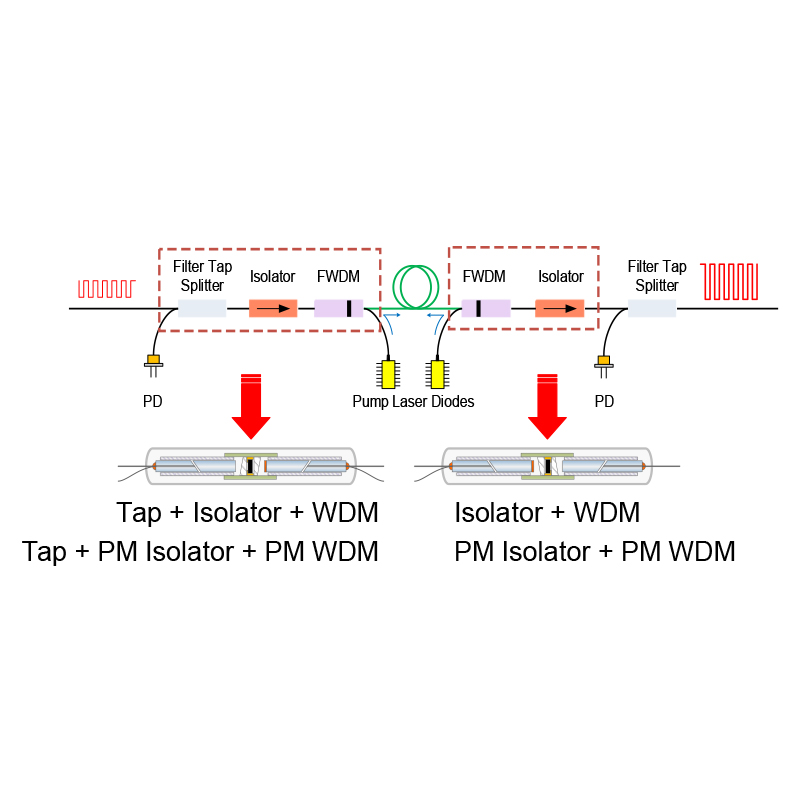

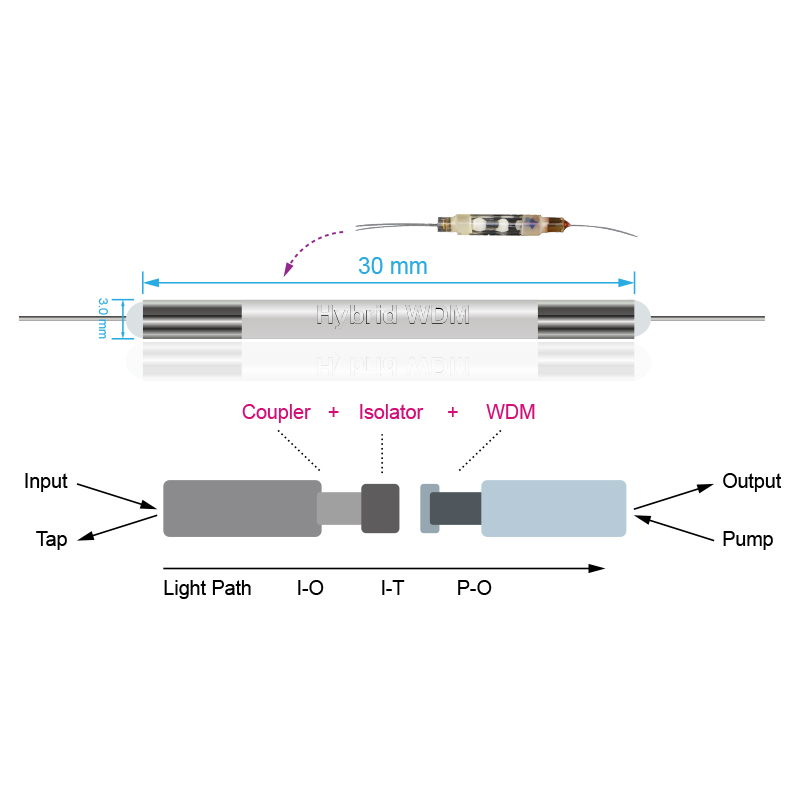

光纤波分复用器+分路器+隔离器集成器件(三合一混合器件)是集成波分复用解复用、隔离器芯和分路器三者功能的器件，提供输入信号功率监测、泵浦+信号复用和隔离功能同时进行，结构紧凑，节约成本，节省空间的优点。应用于纳秒光纤激光器，皮秒光纤激光器种子源，飞秒光纤激光器种子源，光纤传感等领域。
技术指标：
|
项目 |
单位 |
指标 |
||||||
|
单级 |
单级 |
单级 |
双级 |
单级 |
双级 |
|||
|
信号波长范围 |
nm |
1030±5 |
1064±5 |
1550±20 |
1950/2000/2050±20 |
|||
|
泵浦波长范围 |
nm |
960～990 |
960～990 |
1530～1590 |
||||
|
信号隔离度(min) |
dB |
30 |
32 |
31 |
45 |
16 |
35 |
|
|
信号端插损(max) |
dB |
3.8 |
2.5 |
1.3 |
1.6 |
1.8 |
2.1 |
|
|
WDM隔离 度(min) |
Signal channel |
dB |
25 |
25 |
30 |
30 |
25 |
25 |
|
Pump channel |
dB |
12 |
12 |
12 |
12 |
12 |
12 |
|
|
插入损耗(Pump to Common) |
dB |
≤0.7 |
≤0.6 |
≤1.0 |
||||
|
Tap端分光比 |
% |
1～50可选 |
||||||
|
偏振相关损耗(SM Fiber only) |
dB |
0.1 |
||||||
|
消光比(PM fiber only） |
dB |
≥20 |
≥20 |
|||||
|
回波损耗(min) |
dB |
55 |
||||||
|
光纤类型 |
SM Fiber or PM Fiber |
|||||||
|
工作轴(PM fiber only) |
单轴工作 or 双轴工作 |
|||||||
|
最大承受功率CW |
mW |
50 |
300 |
300mW～20W可选 |
||||
|
峰值功率 |
KW |
≤1@ns |
≤10@ns |
|||||
|

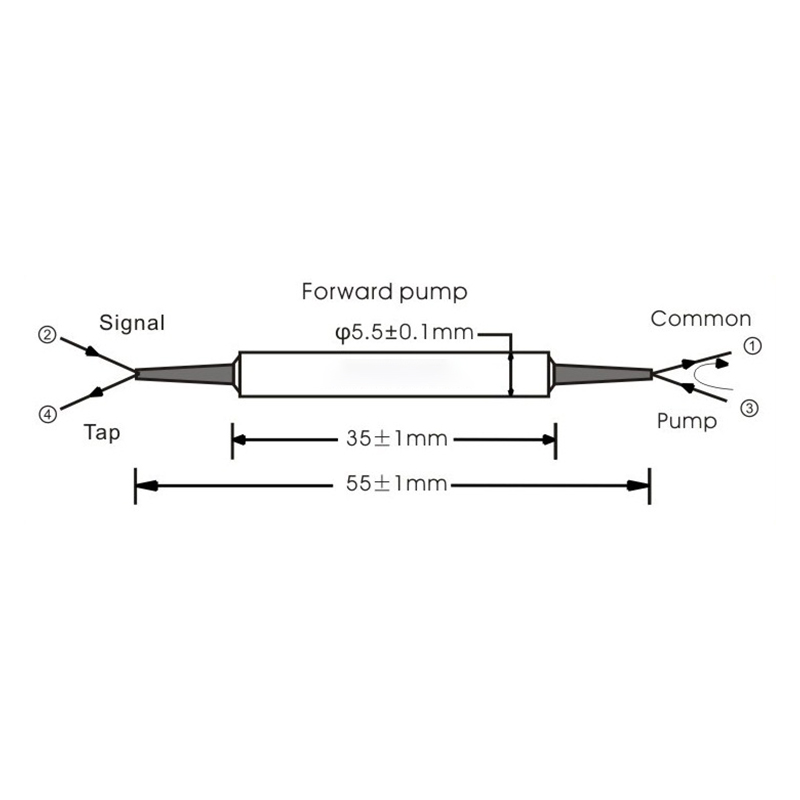

封装尺寸 |
mm |
Φ5.5×35 |
Φ5.5×35(＜5W)或 60×12×8(＞5W) |
|||||
|
拉力 |
N |
5 |
||||||
|
工作温度 |
℃ |
-5～+70 |
||||||
|
储存温度 |
℃ |
-40～+85 |
||||||
注：测温环境在25℃;以上数据不含头;保偏集成器件泵浦端只能双轴工作;单模光纤器件只能选择前向泵浦的工作方式。
