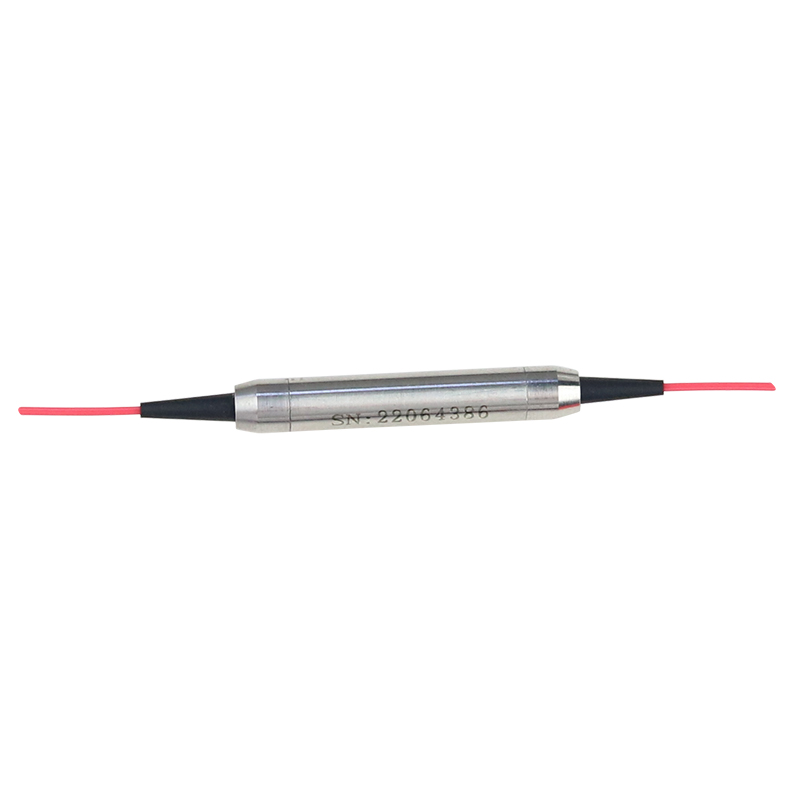

高功率带通滤波器
1030/1064/1550nm
500mW/1W/2W/5W/10W/20W
产品描述：
带通滤波器基于薄膜滤波技术，允许特定波段通过的同时屏蔽其他波段。选用性能优良的薄膜滤光片，以保证高质量的光学性能,稳定可靠。这款光纤带通滤波器波形是极尽平坦的通带，在通带内几乎没有放大或者衰减，在一定范围内对通带外的波衰减，用于屏蔽EDFA和光纤激光器系统中的噪声信号。具有高隔离度，低插损，高回波损耗和高功率等特点。
我们可以根据用户需要定制不同波长/带宽/功率/光纤的光纤滤波器，产品广泛应用于光纤激光器、光纤放大器、水下激光通信、光纤传感、科学科研等领域。
技术指标：
|
项目 |
指标 |
|
中心波长(nm) |
1030,1064,1550或定制 |
|
通带带宽Min.@-0.5dB(nm) |
2,5,8,15或定制 |
|
阻带带宽Max.@-25dB(nm) |
定制 |
|
通带插入损耗Max.@23℃(dB) |
0.7 |
|
保偏消光比Min.@23℃(dB) |
20 |
|
单模偏振相关损耗Max.@23℃(dB) |
0.15 |
|
回波损耗Min.(dB) |
50 |
|
最大承受功率CW(W) |
0.5,1,2,5,10,20或定制 |
|
峰值功率-ns脉冲Max.(kW) |
10或定制 |
|
承受拉力Max.(N) |
5 |
|
工作温度(℃) |
-5～+70 |
|
储存温度(℃) |
-40～+85 |
注：如增加连接器，插入损耗增加 0.3dB,回波损耗降低 5dB，消光比降低 2dB。连接头key键与慢轴对齐。

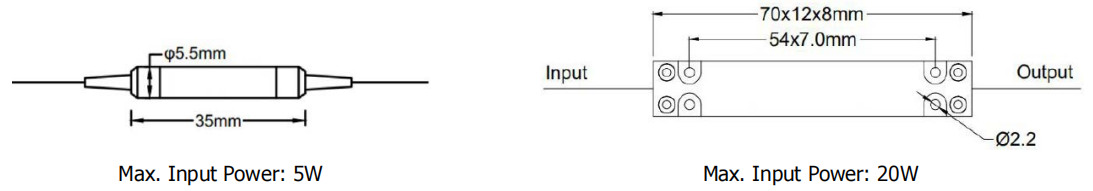

封装信息：
订货信息：
1.工作波长：1030nm；1064nm；1550nm
2.带宽@-5dB：2nm；5nm；10nm；15nm
3.工作轴：双轴工作；快轴截止；非保偏
4.光纤类型：PM980；PM1550；Hi1060；SMF-28E
5.封装类型：φ5.5×L35；70×12×8
6.尾纤类型：裸光纤；0.9mm套松管
7.尾纤长度：0.8m；1m
8.连接头类型：FC/UPC；FC/APC；SC/UPC；SC/APC
9.平均功率：500mW；1W；5W；10W；20W
10.峰值功率：连续波；10kW；20kW
