1310/1550nm保偏PLC分路器

保偏PLC分路器是一种基于平面光波导技术的高性能光分路器件，专为需要保持偏振态稳定的光纤系统设计。该产品采用特殊波导结构和精密工艺，确保光信号在分路过程中维持优异的偏振特性，适用于对偏振敏感的高精度应用场景。其核心优势在于出色的偏振保持能力、低插入损耗以及稳定的分光均匀性，能够在复杂环境下长期可靠工作。紧凑的封装设计使其易于集成到各类光纤系统中，同时具备良好的环境适应性，适用于宽波长范围的光信号处理。该器件广泛应用于光纤传感、相干光通信、量子光学及高精度测量等领域，例如光

保偏PLC分路器

1310/1550nm

产品描述：

保偏PLC分路器是一种基于平面光波导技术的高性能光分路器件，专为需要保持偏振态稳定的光纤系统设计。该产品采用特殊波导结构和精密工艺，确保光信号在分路过程中维持优异的偏振特性，适用于对偏振敏感的高精度应用场景。

其核心优势在于出色的偏振保持能力、低插入损耗以及稳定的分光均匀性，能够在复杂环境下长期可靠工作。紧凑的封装设计使其易于集成到各类光纤系统中，同时具备良好的环境适应性，适用于宽波长范围的光信号处理。

该器件广泛应用于光纤传感、相干光通信、量子光学及高精度测量等领域，例如光纤陀螺、分布式传感网络和偏振复用传输系统等。凭借卓越的性能和稳定的表现，保偏PLC分路器成为偏振敏感光系统的理想选择，并可提供定制化解决方案以满足不同应用需求。

技术指标：

项目	指标
工作波长(nm)	1310或1550
最大偏振相关损耗PDL(dB)^1,2	0.1
最小回损(dB)^1,2	55
最小方向性(dB)	55
连接头类型	FC/APC，FC/PC，SC/APC，SC/PC，LC/APC，LC/PC，或其它
尾纤长度(m)	0.5，1.0，1.5，或其它
光纤类型	YOFC或CORNING PM 1310/PM 1550
工作温度(℃)	-5～+70
储存温度(℃)	-40～+85
配置类型：1×N	1×2	1×3	1×4	1×6	1×8	1×12	1×16	1×24	1×32	1×64
最大插入损耗(dB)^1,2,3,4	3.9	6.2	7.2	9.4	10.4	12.6	13.7	15.8	16.8	21
最大损耗均匀性(dB)^1,2,3,4	0.4	0.5	0.6	0.6	0.8	0.8	1.2	1.5	1.5	2.5
最小偏振消光比(dB)	20				18					16
封装尺寸L×W×H(mm)⁵	40×4×4					50×7×4				60×12×4
封装尺寸L×W×H(mm)⁶	60×7×4					50×7×4		80×20×6		100×40×4
封装尺寸L×W×H(mm)⁷	100×80×10					120×80×18				140×115×18
配置类型：2×N	2×2		2×4		2×8		2×16		2×32
最大插入损耗(dB)^1,2,3,4	4.2		7.8		11.2		14.2		17.3
最大损耗均匀性(dB)^1,2,3,4	0.6		1.2		1.4		1.8		2.0
最小偏振消光比(dB)	20				18				16
封装尺寸L×W×H(mm)⁵	40×4×4				50×7×4		80×20×6
封装尺寸L×W×H(mm)⁶	60×7×4						60×12×4		80×20×6
封装尺寸L×W×H(mm)⁷	100×80×10						120×80×18		140×115×18

*1: 在室温下测量

*2: 在1310nm或1550nm下测量

*3: 包括PDL

*4: 排除连接器损耗、TDL和WDL

*5: 250μm光纤类型(In: Bare/Out:Ribbon)

*6: 900μm光线类型(all Port Separated 900μm)

*7: AABS盒子, 900μm或3.0mm松套管

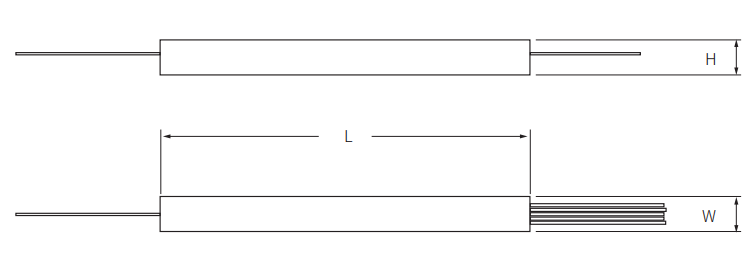

封装信息：

订货信息：

1.工作波长：1310nm；1550nm

2.配置类型：1×N(N=2,3,4,6,8,12,16,24,32,64)；2×N(N=2,4,8,16,32)

3.光纤类型：YOFC或CORNING PM 1310/PM 1550

4.尾纤长度：0.5m；1m；1.5m；或其它

5.尾套类型：0.25mm裸光纤；0.9mm套松管；3mm光缆

6.连接头类型：FC/APC；FC/PC；SC/APC；SC/PC；LC/APC；LC/PC；或其它
