1×2(2×2)单轴工作保偏光纤耦合器

保偏耦合器是一种专为保偏光纤系统设计的光学器件，能够在保持输入光偏振态的同时实现光功率的分束或合束。该产品为采用膜片结构的保偏光纤耦合器(PM Fiber Filter Coupler),通过分光片,可以实现 0.1～55%的分光。我们可以生产1030～2050nm 范围内各种波长、不同分光比的耦合器,广泛用于光纤通信、光纤激光器、光纤放大器等领域。

1×2(2×2)单轴工作保偏光纤耦合器

1030～2050nm

单轴工作

产品描述：

技术指标：

项目	指标
工作波长(nm)	780/850	980/1030/1064	1310/1480/1550	1950/2000/2050
带宽(nm)	±30	±30	±40	±20
分光比	01/99~50/50
附加损耗Max.(dB)	0.8@1×2,1.2@2×2
消光比Min.(dB)	22@1×2,20@2×2
回波损耗(dB)	50
功率大小(W)	0.3～20可选
工作轴	单轴工作(快轴截止或慢轴截止)
光纤类型	PM Fiber
光纤长度(m)	1
连接头	FC/APC或其它
封装尺寸(mm)	φ5.5×L35
工作温度(℃)	-5~+70
储存温度(℃)	-40~+85

注：测温环境在 25°C；以上数据不含头,如增加接头,插入损耗增加 0.3dB,回损降低 5dB,消光比降低 2dB,默认光纤慢轴对准 Key 键。

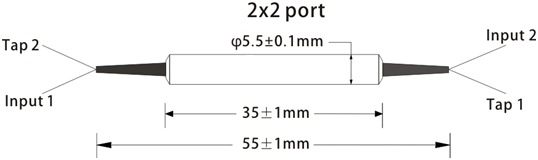

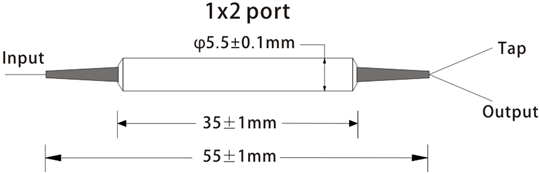

封装信息：

订货信息：

1.端口：1×2；2×2

2.波长：780nm；1064nm；1550nm；1950nm

3.分光比：1/99；10/90；50/50；或其它

4.功率大小：<0.5W；1W；5W；或其它

5.工作轴：慢轴截止；快轴截止

6.光纤类型：PM780；PM980；PM1550；PM1950

7.尾纤长度：0.8m；1.0m；1.5m；或其它

8.尾套类型：0.25mm裸光纤；0.9mm套松管；或其它

9.连接头类型：FC/UPC；FC/APC；或其它
