单模密集波分复用器
SM DWDM
ITU Grid
产品描述：
密集波分复用器是将不同波长的光信号复用至一根光纤上(复用),或将复用在一根光纤中的多个光信道按波长分开(解复用)。信道间隔密集光波分复用器/解复用器采用成熟的窄带介质膜实现光的滤波,波长稳定性好,采用密封工艺封装,环境稳定性高。本公司可以提供 ITU 标准的 50G 100G 200G 20nm 通道间隔的波分复用器以及不同封装的模块。
技术指标：
|
项目 |
指标 |
|||
|
工作波长(nm) |
ITU Grid | |||
|
中心波长精度(nm) |
±0.05 | ±0.1 | ||
| 信道间隔(GHz) | 50 | 100 | 200 | |
| 透射波长 | 带宽min.(nm) | 0.2@-1dB/-3dB | 0.22@0.5dB | 0.5@0.5dB |
| C→P插入损耗max.(dB) | 0.8 | 1.0 | 0.9 | |
| C→P非邻近通道 隔离度min.(dB) | 30 | |||
| 反射波长 | C→R插入损耗max.(dB) | 0.4 | 0.6 | 0.5 |
| C→R非邻近通道 隔离度min.(dB) | 13 | |||
| 偏振相关损耗max.(dB) | 0.2 | 0.1 | ||
|
回波损耗min.(dB) |
45 |
|||
|
承受功率(W) |
0.3、1、2、5、10可选 | |||
|
光纤类型 |
SM fiber |
|||
| 承受拉力(N) | 5 | |||
| 工作温度(℃) | -5～+70 | |||
|
储存温度(℃) |
-20～+85 |
|||
注：测温环境在25℃；以上数据不含头，如增加接头，插入损耗增加0.3dB，回损降低5dB。

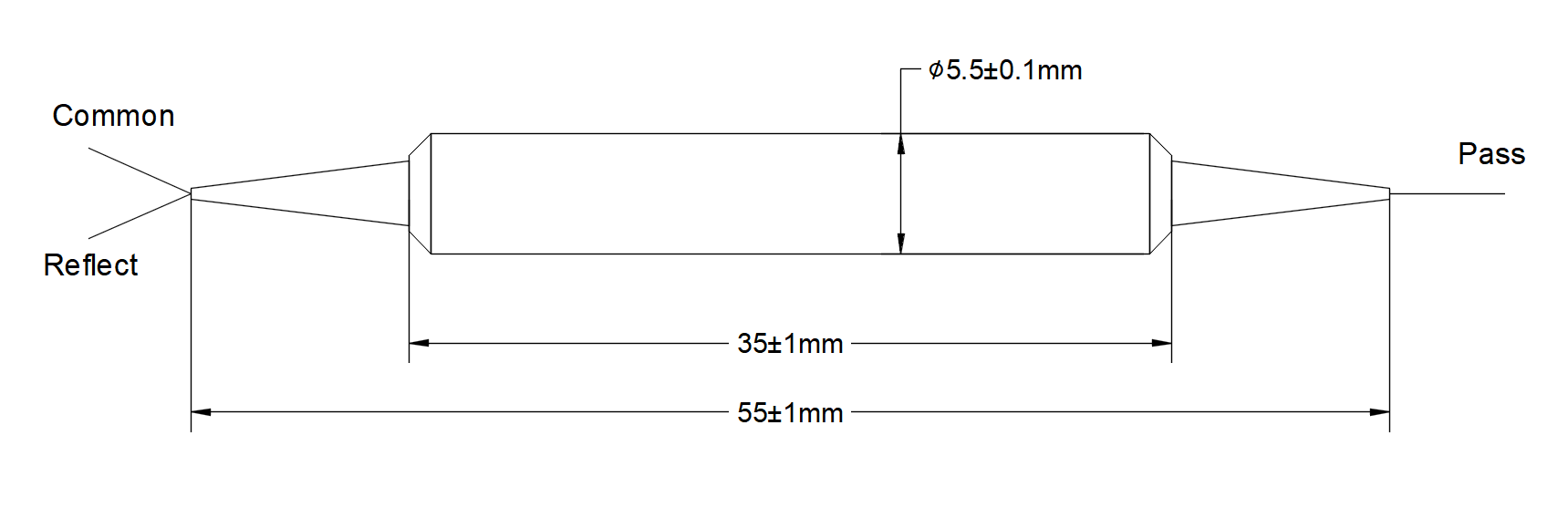

封装信息：
订货信息：
1.通道间隔：50GHz；10GHz；200GHz
2.通道波长：C01；C02；或其它
3.功率大小：<0.5w；1w；5w；或其它
4.光纤类型：SMF-28e
5.尾纤长度：0.8m；1m；或其它
6.尾套类型：0.25mm裸纤；0.9mm套管；或其它
7.连接头类型：FC/PC；FC/APC；或其它
| 单模密集波分复用器技术规格书-MY.pdf | 2026-01-31 |
