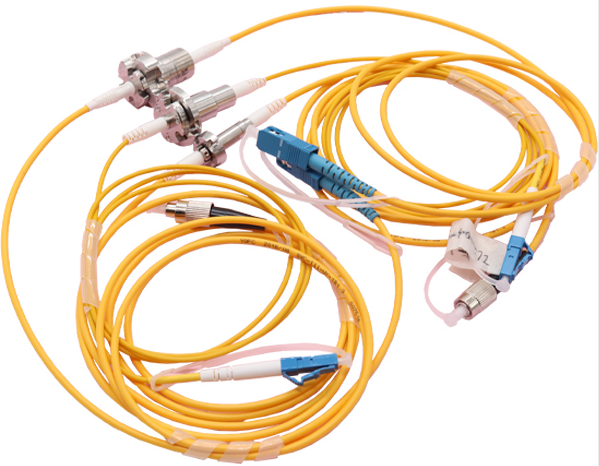

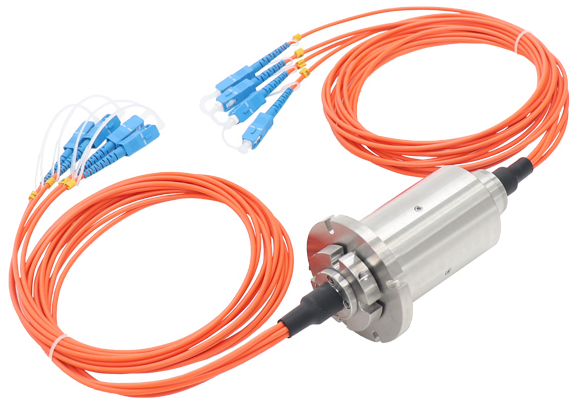

光纤滑环
光纤旋转连接器/光电汇流环/光纤旋转接头
产品描述：
光纤旋转连接器又称光纤滑环，光电汇流环，采用光纤作为数据传输媒体，为解决旋转连接的系统部件之间的数据传输，提供了最佳的技术解决方案。特别适合应用在需要无限制的，连续或断续旋转，同时又需要从固定位置到旋转位置传送大容量数据的场合，能改善机械性能，简化系统操作，避免因活动关节的旋转对光纤的损害。可以与传统的电滑环配合使用，作为光电混合滑环，传送功率和高速数据。
技术指标：
|
项目 |
指标 |
|
滑环结构 |
多种现有规格结构可选，可按图纸要求定制 |
|
通道数 |
1，2，4，6，8，12等可选 |
|
光纤类型 |
各种单/多模、保偏及其他特种光纤可选 |
|
工作波长(nm) |
190～2200 |
|
光纤长度(m) |
1或可定制 |
|
连接器类型 |
FC/SC/ST/LC等标准连接器或其他定制接头 |
|
光功率(dBm) |
23或可定制 |
|
转速(rpm) |
150、400、2000、12000或可定制 |
| 插入损耗(dB)@1550nm | ＜1.5(典型＜0.3) |
| 插入损耗变化量(dB) |
＜0.25 |
|
回波损耗(dB) |
＞45 |
|
外壳材料 |
不锈钢 |
| 机械耐久性 |
8×108 、4-5×109 次旋转 |
| 工作温度(℃) |
-40~+75 |

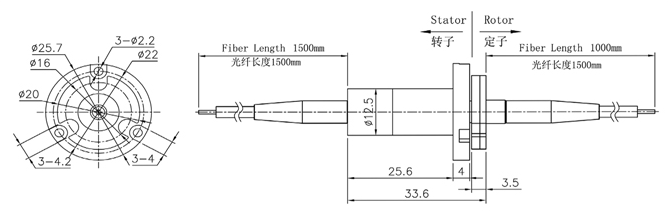

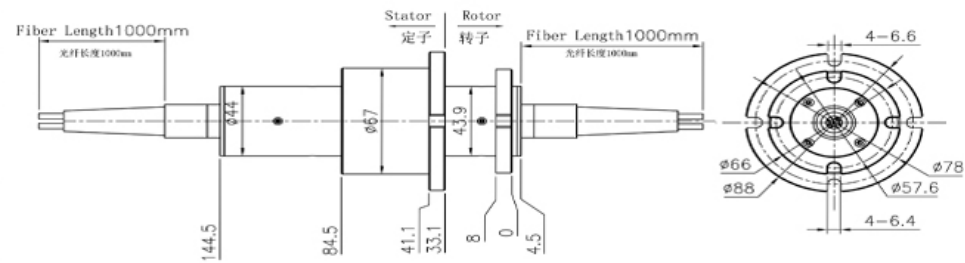

封装信息：
订货信息：
1.滑环结构外形可定制，外壳材质、尾纤型和接头型可选
2.单路或多路可选、电源与信号的路数、类型可选
3.光纤类型可选(单/多模，工作波长等)
4.连接器类型SMA，FC，ST，SC等标准连接器，探针及特殊结构可定制
5.主干/分支松套管类型规格可选，材料有聚氯乙烯(PVC)、尼龙(PA)、聚丙烯(PP)、聚酯弹性体(Hytrel)等塑料护套管，凯夫拉增强护套管、金属包塑护套、不锈钢金属软管等，颜色有黑色、蓝色、黄色、绿色、灰色、棕色等至少12色可选
6.主干/分支米数可定制，常用米数5m、10m等，如需更长米数，因松套管材质不同而导致穿纤难度不同，请提前与销售人员沟通。
| 光纤滑环技术规格书-MY.pdf | 2026-01-31 |
