产品描述：

我公司生产多种规格阶跃折射率和渐变折射率多模光纤跳线，常用FC/PC和SMA接头成端。我们也供应镀增透膜的SMA跳线应用于光纤至自由空间的传输，还有抗紫外辐照光纤跳线用于紫外光，高功率HPSMA光纤跳线在用于高功率场合，单端插芯轻质光纤用于光遗传学以及光纤束用于照明场景。

产品特点：

传输波长范围可选(nm)：190~1200;350~2500

常用光纤芯径(μm)：105，200，400，600;可选50，60，100，800，1000

常用数值孔径：0.22，可选0.14，0.37

接头类型： SMA905，FC，SC，D80，HPSMA905，ST等

常用光纤跳线长度(m)：1，1.5，2，3，5;接受订制

常用保护管(mm)： PVC管，铠装管，金属软管，带披敷金属软管，TPU管等

支持定制

产品应用：

激光能量传输

光谱分析

光纤合束

光纤照明

光纤医疗

粒子探测

光遗传学

科学研究

光纤连接器/接头组合典型类型：

SMA-SMA	SMA-FC	FC/PC-FC/PC	一端尾纤
HPSMA	FC-FC插芯	SMA-FC插芯	ST/PC-ST/PC
D80	镀AR增透膜	方形芯光纤跳线	10.6 μm红外光纤跳线

说明：

一端尾纤光纤跳线：常用于光谱分析和医疗美容领域;

一端插芯光纤跳线：非常适合光遗传应用以及具备较细接头的轻质多模光纤跳线的任何应用;

HPSMA-HPSMA光纤跳线：接头端面带有凹槽，可以利用空气间隙去除光纤端面附近的能量吸收物质，避免光纤端面的激光回热到连接器。此外，插芯材质为不锈钢，通过热沉作用将热量从光纤内部迅速排除，降低光纤被烧毁的几率;

D80光纤跳线：常用于高功率激光加工领域;

端面镀膜光纤跳线：在光纤端面镀增透膜，可以改善回波损耗、提高透波率，常用于激光能量传输;

空心光纤跳线：常用于10.6μm二氧化碳激光能量传输;

方芯光纤跳线：光纤芯层呈方形，可以产生平顶式空间能量分布，有利于光纤中模式混合，减少焦比衰退、改善扰模增益，非常适合成像、天文光谱学等领域。

常用光纤技术指标：

光纤参数规格表1

项目	单位	指标
光纤种类		紫外光优化石英光纤		近红外光优化石英光纤
涂覆外被材料		聚丙烯酸树脂	聚酰亚胺树脂	聚丙烯酸树脂	聚酰亚胺树脂
光谱范围	nm	200~1100		400~2200
数值孔径		0.22		0.22
纤芯直径	μm	100~960	100~600	100~960	100~600
包层直径	μm	104~1000	104~660	110~1000	110~660
涂覆层直径	μm	245~1600	125~710	245~1600	135~710
芯包同心度	μm	≤3		≤3
芯不圆度	%	≤3		≤3
工作温度	℃	-40~85	-65~300	-40~85	-65~300
传输效率	%/m	85-98		90~99
衰减@850nm	dB/K m	≤8		≤8

光纤参数规格表2

项目	单位	指标
光纤种类		可见光优化石英光纤		塑料包层石英光纤
涂覆外被材料		聚丙烯酸树脂	聚酰亚胺树脂	ETFE 或聚丙烯酸树脂
光谱范围	nm	300~1800		300~1800
数值孔径		0.22		0.37
纤芯直径	μm	100~960	100~600	200/300/400/600/1000
包层直径	μm	110~1000	110~660	230/330/430/630/1100
涂覆层直径	μm	245~1600	135~710	500/650/730/1000/1400
芯包同心度	μm	≤3		≤6
芯不圆度	%	≤3		≤6
工作温度	℃	-40~85	-65~300	-65~85
传输效率	%/m	97~99		97~99
衰减@850nm	dB/Km	≤8		≤8

传输效率：

传输

（%/m)

紫光

(0.2~0.4μm)

可见光

(0.4~0.7μm)

近红外

(0.76~1.6μm)

氦氖

(0.6328μm)

YAG

(1.06μm)

氩

（0.5145μm）

参数

85~98

97~99

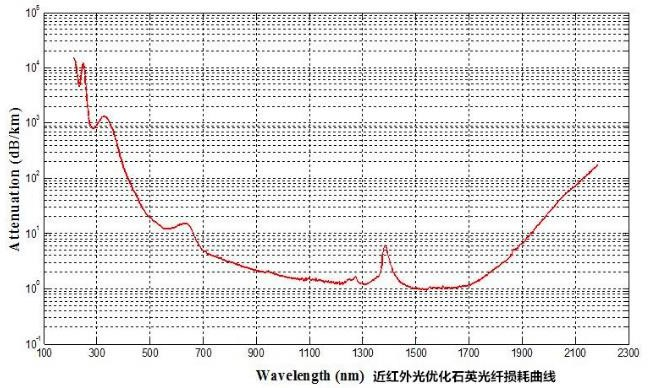

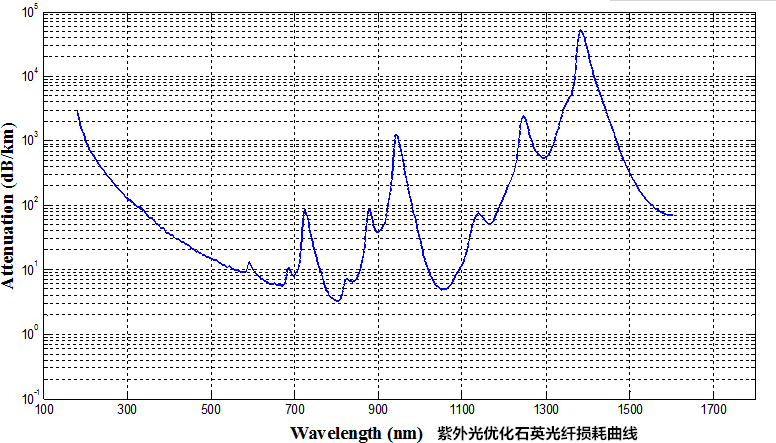

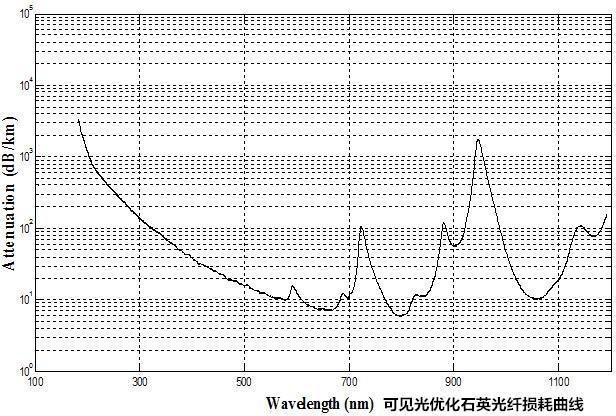

几种光纤的光谱特性：

订货信息：

1. A、B两端连接器类型，常用的有FC/UPC，FC/APC，ST/PC，SC/UPC，SC/APC，LC/PC，LC/APC

2. 光纤类型，详细光纤规格资料请联系我们的销售人员获取。

3. 松套管类型，常用的有0.9mm海翠料(12种国标颜色任选)、2.0mm和3.0mm松套管PVC(常用黄色，另有黑色、蓝色、桔色常备库存，其余请与销售人员沟通库存情况，均可定制)、3.0mm不锈钢外护套、5.0mm不锈钢外护套或披塑、6.0mm不锈钢外护套或披塑、3.0mm蓝色铠装披塑外护套、5.0mm蓝色铠装披塑外护套等

4. 跳线米数，常用米数1m、2m、5m、10m等，如需更长米数，因松套管材质不同而导致穿纤难度不同，请提前与销售人员沟通

阶跃折射率多模特种光纤跳线技术规格书-MY.pdf	2026-01-31
阶跃折射率多模特种光纤跳线技术规格书-MY (1).pdf	2026-01-31
