色散补偿光纤
1525~1565nm
产品描述：

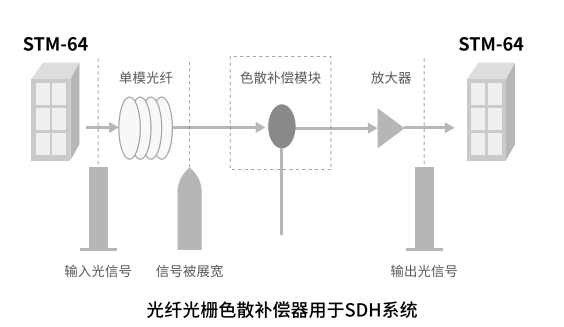

色散补偿光纤(DCF)由等离子体化学气相沉积(PCVD)工艺制造而成。得益于PCVD工艺对预制棒剖面精确控制的特点，复杂折射率剖面形状的光纤能够被精确制造出来。色散补偿光纤通过引入与传输光纤相反的色散特性(通常为负色散)，抵消常规单模光纤的正色散，从而降低脉冲展宽，提升信号传输质量。适用于高速和长距离光通信系统。
技术指标：
|
项目 |
指标 |
|||
| 型号 | NDCF-G.652C/250 | SNDCF-G.652C/170 | DCF-G.655C/250 | SDCF-G.652C/170LD |
|
工作波长(nm) |
1525~1565 |
|||
|
模场直径(μm) |
5.0±1 | 5.0±1 | 4.5±1 |
5.0±1 |
|
衰减(dB/km) |
≤0.55 | ≤0.55 | ≤1.4 |
-440 |
|
色散系数(ps/nm·km) |
-170～-100 | -170～-100 | -360～-160 |
≤-160 |
|
相对色散斜率(nm-1) |
0.00288～0.00432 | 0.00288～0.00432 | 0.0176～0.0264 |
0.00288～0.0044 |
|
包层直径(μm) |
120±10 | 120±10 | 110±10 |
120±10 |
| 涂覆层直径(μm) | 245±10 | 175±15 | 245±10 | 175±15 |
| 包层不圆度(%) |
≤1 |
|||
|
芯/包同心度误差(%) |
≤1 |
|||
|
涂覆层结构 |
双层紫外固化丙烯酸树脂 |
|||

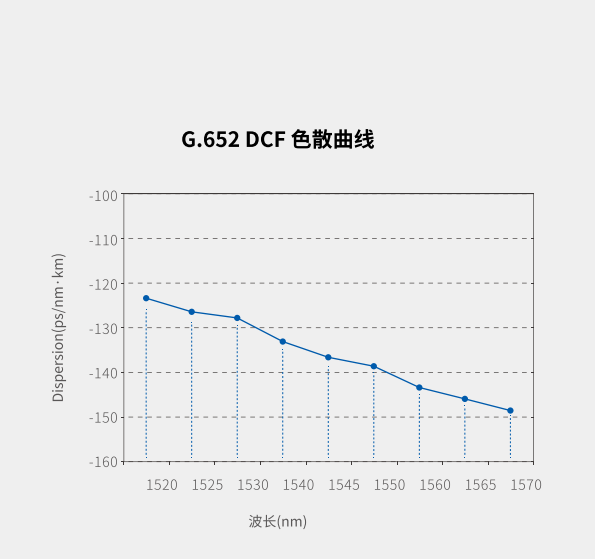

色散曲线：
| 色散补偿光纤技术规格书-MY.pdf | 2026-01-31 |
