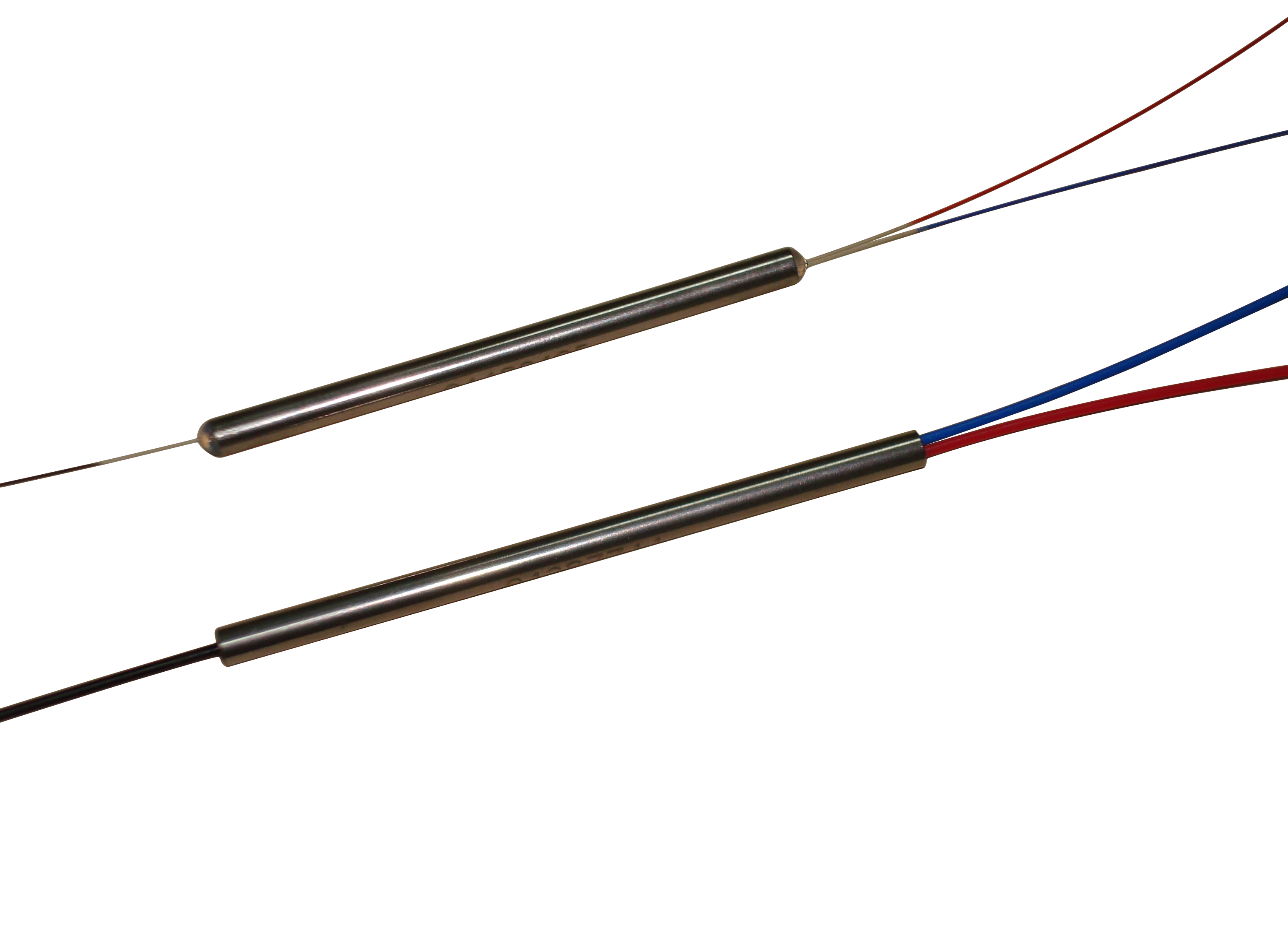

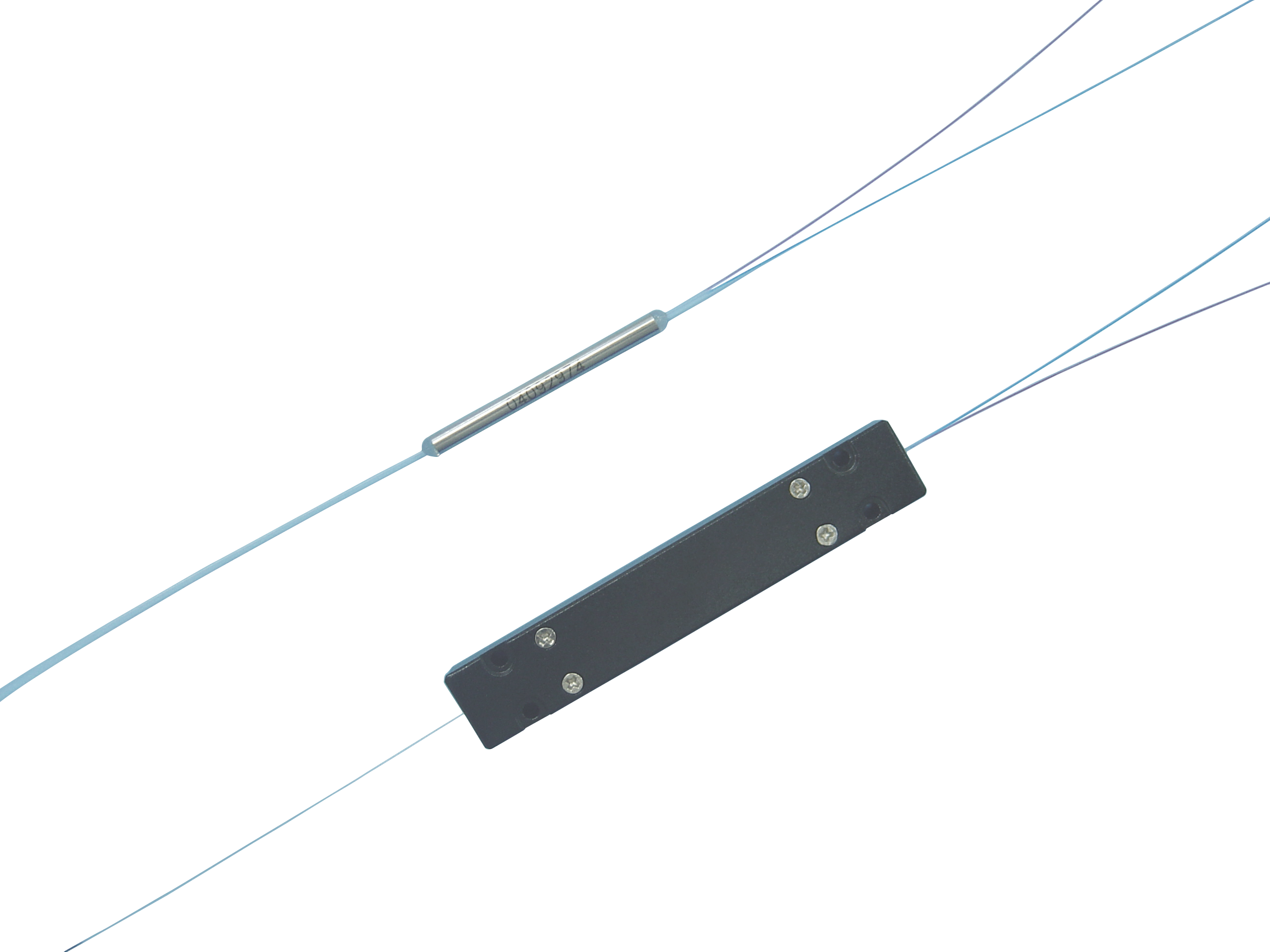

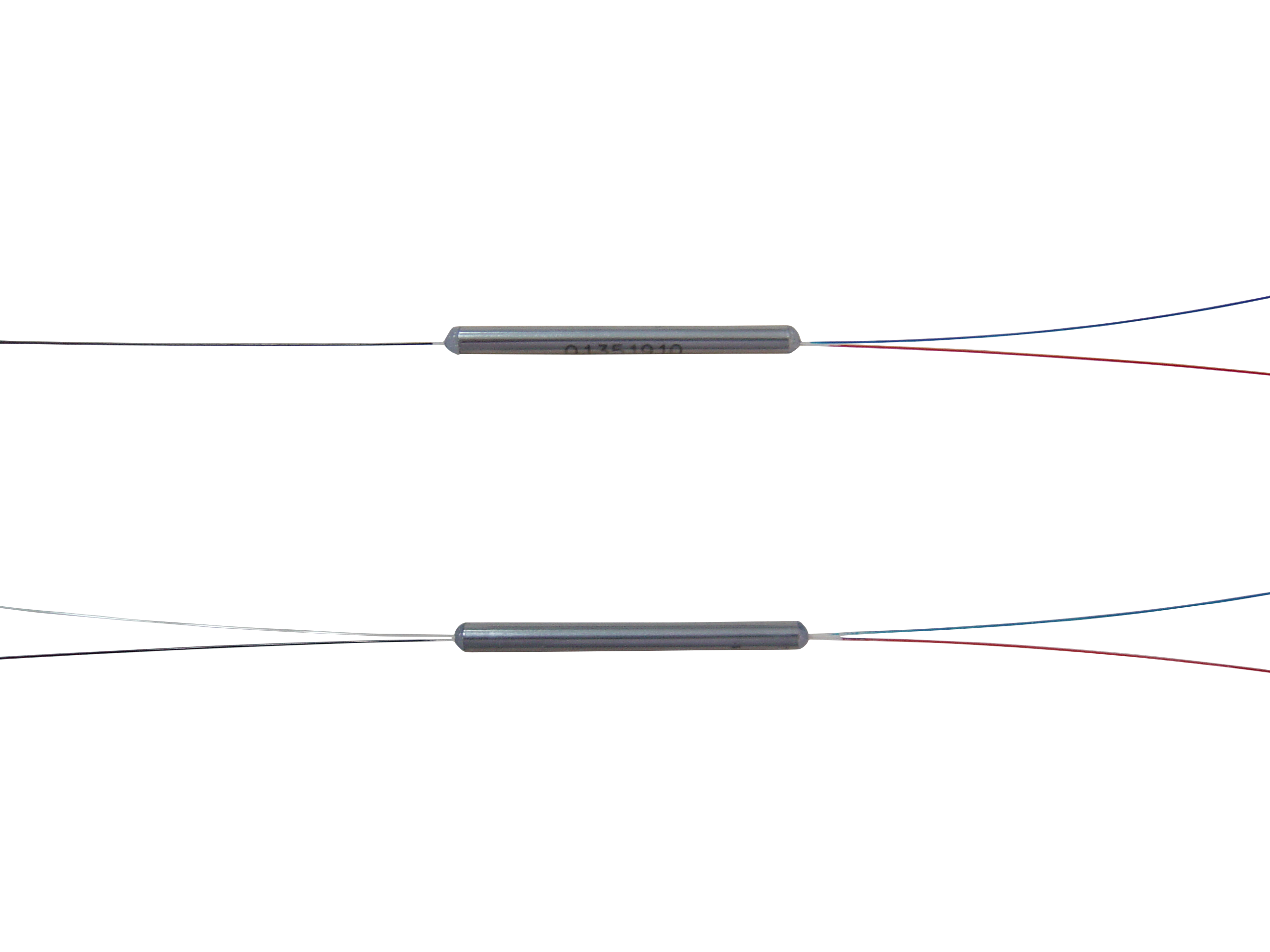

1471~1611nm疏波分复用器

粗波分复用器(CWDM)是一种基于稀疏波分复用技术、面向城域网接入层的无源光器件，广泛应用于城域网和接入网的光纤通信系统。它通过将不同波长的光信号复用到单根光纤中传输，显著提升光纤的带宽利用率。该产品采用成熟的薄膜滤波技术或阵列波导光栅技术，具有低插入损耗、高通道隔离度以及良好的温度稳定性等特点。设备采用标准封装形式，满足不同应用场景的安装需求。

疏波分复用器

CWDM

1471～1611nm

产品描述：

粗波分复用器(CWDM)是一种基于稀疏波分复用技术、面向城域网接入层的无源光器件，广泛应用于城域网和接入网的光纤通信系统。它通过将不同波长的光信号复用到单根光纤中传输，显著提升光纤的带宽利用率。

该产品采用成熟的薄膜滤波技术或阵列波导光栅技术，具有低插入损耗、高通道隔离度以及良好的温度稳定性等特点。设备采用标准封装形式，满足不同应用场景的安装需求。

技术指标：

项目				单位	指标
通带	工作波长			nm	1471，1491，1511，1531，1551，1571，1591，1611
	中心波长精度			dB	±0.5
	带宽@-0.5dB		Min	nm	13
	隔离度(23℃，All SOP)	相邻	Min	dB	30
		非相邻	Min	dB	45
	插入损耗(23℃，All SOP)		Max	dB	0.6
反射带	平坦度		Max	dB	0.3
	插入损耗(23℃，All SOP)		Max	dB	0.5
	隔离度(23℃，All SOP)		Min	dB	15
偏振相关损耗PDL			Max	dB	0.1
偏振模色散PMD			Max	ps	0.1
回波损耗			Min	dB	45
方向性			Min	dB	50
承受光功率			Max	mW	300
封装尺寸				mm	5φ5.5×L35
工作温度				℃	-5～+70
储存温度				℃	-20～+85

注：以上数据不含头，如增加接头，插入损耗、回波损耗和偏振相关损耗辉受到影响。

SOP为偏振态(State of polarization)。

封装信息：

订货信息：

1.波长：1471nm；1491nm；1511nm；1531nm；1551nm；1571nm；1591nm；1611nm；或其它

2.光纤类型：SMF-28，250μm；SMF-28，900μm；或其它

3.尾纤长度：1.0m；1.5m；2.0m；3.0m；或其它

4.连接头类型：FC/PC；FC/APC；SC/PC；SC/APC；LC/PC；或其它
