电动偏振控制器
全光纤
产品描述：

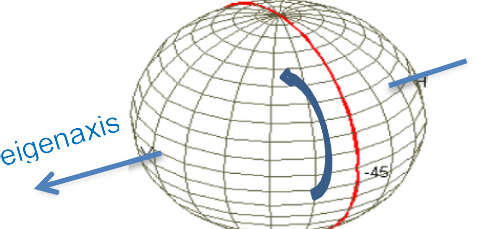

MY全光纤型电动偏振态(SOP)控制器利用三个可变的全光纤波片提供邦加球的全覆盖，使任何输入SOP转换为任何需要的输出SOP。设计允许输出SOP的连续变化，该设备也可以用于极化控制，无论是在反馈电路或开环配置。
技术指标：
|
项目 |
指标 |
|
中心波长(nm) |
1360~1610 |
|
插入损耗(dB) |
0.8(最大值) |
|
偏振模式色散PMD(ps) |
0.15(最大值) |
| 回波损耗(dB) |
70(最小值) |
| 驱动电流(mA) | 70(最大值) |
| 驱动电压(V) | 10(最大值) |
|
扫描范围(deg./s) |
360 |
|
光纤类型 |
SMF28 |
| 输入与输出光纤长度(m) | 1 |
| 工作温度(℃) |
-5~+70 |
| 储存温度(℃) |
-40~+85 |
注：在中心波长处测量可知，如增加连接器，插入损耗增加 0.5dB,回波损耗降低 5dB，消光比降低2dB。增加连接器的光功率为50mW。
在0ps设置下测量至外壳边缘的绝对延迟(不包括端帽、套管和尾纤)。
注：1.器件将在全波长范围内工作，在较长的波长上需要更高的电流才能实现开关。
2.损耗不含连接器。
3.部分的控制器最大电流和电压。
4.扫描速率是邦加球每一节的一个周期的偏振变化速率。

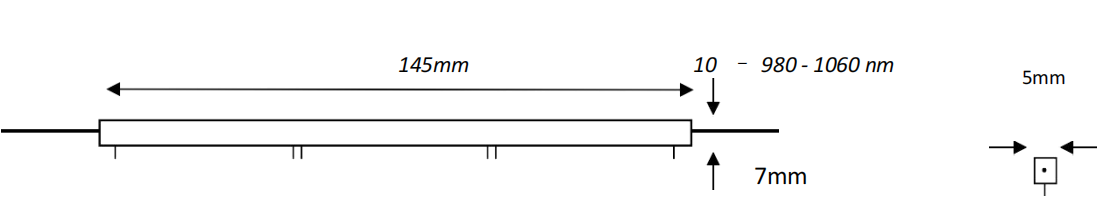

封装信息：
订货信息：
1. 中心波长：1280～1330nm；1480～1530nm；1530～1610nm；2000nm；或其它
2. 连接头类型：FC/SPC；FC/APC；或其它
3. 尾纤类型：0.9mm套管；或其它
| 电动偏振控制器技术规格书-MY.pdf | 2026-01-31 |
