无热阵列波导光栅
25GHz
C波段
平顶
产品描述：
阵列波导光栅(Arrayed Waveguide Grating，AWG)是一种高密度波分复用(WDM)器件，专为现代光通信系统设计，具有窄通道间隔(25GHz≈0.2nm)和优异的热稳定性。AWG的基本功能是波长的合波/分离，可以实现波长复用/解复用、插/分复用、波长路由等。通过与光开关结合，可进行波长选择。AWG也可和多波长激光器一起，组成多波长光源。相对于传统基于TFF以及有热性AWG，无热型AWG(AAWG)具有优秀的热稳定性，更高的精确度，以及更宽的传输带宽，从而可以应用于高端领域，如城域网域和长距离DWDM光纤通信系统。此外AAWG满足40G/100G DWDM传输系统的要求，满足高速系统的PMD容限。并且AAWG作为一种纯无源器件无需外置电路控制，可以利用自身补偿技术对外界温度进行自适应控制，中心波长对于外界温度的变化不敏感。 我们生产的AAWG主要在C波段运行。C波段信道分配基于 ITU-T 网格。
技术指标：
|
项目 |
指标 |
|
产品类型 |
无热阵列波导光栅 |
|
光模块类型 |
平顶 |
| 工作波长(nm) | 1525～1570(C波段) |
| 中心波长带宽(nm) | ±3.125 |
|
通道带宽(nm) |
≥0.1(-1dB) |
| ≥0.14(-3dB) | |
|
通道数 |
108 |
| 通道频率(THz) |
191.600～194.275 |
| 通道频率间隔(GHz) | 25 |
| 中心波长准确率(nm) | ±0.05 |
| 插入损耗(dB) |
≤8.5 |
|
插入损耗一致性(dB) |
≤1.3 |
| 相邻通道隔离度(dB) |
≥25 |
|
非相邻通道隔离度(dB) |
≥30 |
|
总串扰(dB) |
≥22 |
| 带宽纹波(dB) | ≤0.5 |
| 偏振相关损耗(dB) | ≤0.5 |
| 偏振模式色散(ps) | ≤1 |
| 回波损耗(dB) | ≥45 |
| 方向性(dB) | ≥45 |
| 色差(ps/nm) | -20～+20 |
| 光纤类型 | G657A1 |
| 最大光功率(mW) | 500 |
| 工作温度(℃) | -5～+65 |
| 储存温度(℃) | -40～+85 |
| 封装类型 | 19”1U 机架 |
| 连接头类型 | LC/UPC或者其它 |
注：插入损耗由连接器测试。

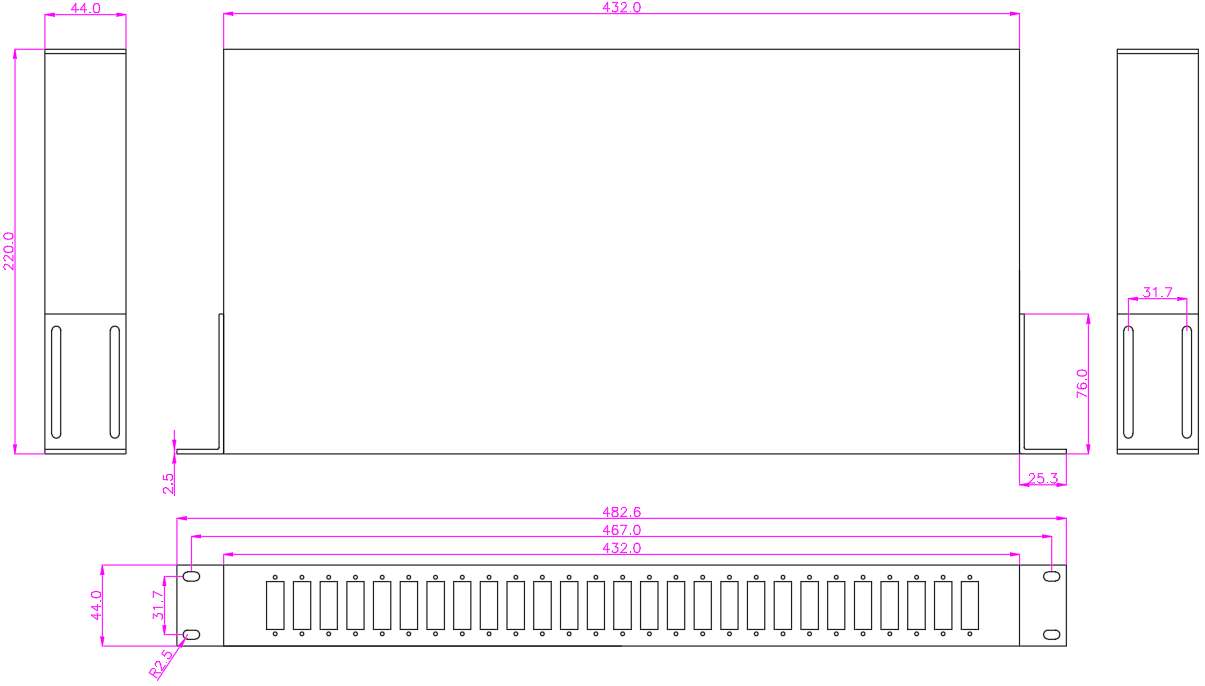

封装信息：
订货信息：
1.通道数：16CH；24CH；32CH；40CH；48CH；64CH；80CH；96CH；或可定制
2.起始通道：C20；C21；C60
3.光模块类型：平顶；高斯；宽高斯
4.波段：C波段；L波段；C+L波段；O波段；或可定制
5.通道间隔：50G；75G；100G；150G；200G
6.光纤类型：G657A1
7.尾纤长度：0.5m；0.7m；1m；1.2m；1.5m；2m；2.5m；2.7m；3m；3.5m；或其它
8.封装类型：金属盒；机架；或其它
9.连接头类型：FC/UPC；FC/APC；SC/UPC；SC/APC；LC/UPC；LC/APC；ST/UPC；E2000；MPO；或其它
