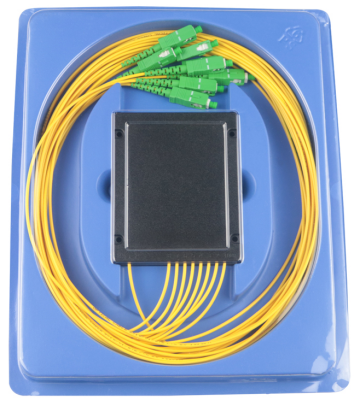

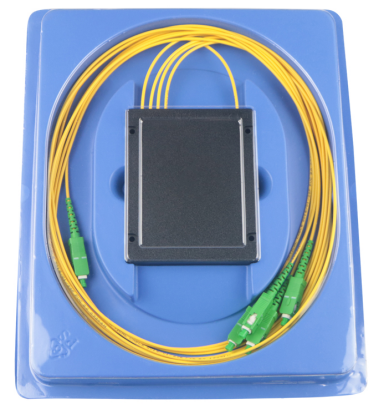

780～950nm FBT模块式光分路器/耦合器

熔融拉锥单模光纤拉锥耦合器(FBT Coupler),能使在光纤中传输的光信号在特殊结构的耦合区发生耦合，进行光功率的再分配，可以生产400～2050nm范围内各种波长、不同分光比的耦合器,熔融拉锥分路器广泛用于光纤通信、水下激光通信、光纤激光器、光纤放大器等领域。我们提供多种分路器定制服务，包括定制多种耦合结构(1×N和2×N)、功率、波长、及接头等。

模块式光分路器/耦合器

1×N(2×N)，熔融拉锥(FBT)，单模780～950nm

产品描述：

熔融拉锥单模光纤拉锥耦合器(FBT Coupler),能使在光纤中传输的光信号在特殊结构的耦合区发生耦合，进行光功率的再分配，可以生产400～2050nm范围内各种波长、不同分光比的耦合器,熔融拉锥分路器广泛用于光纤通信、水下激光通信、光纤激光器、光纤放大器等领域。

我们提供多种分路器定制服务，包括定制多种耦合结构(1×N和2×N)、功率、波长、及接头等。

技术指标：

项目	单位	指标
结构	-	1×4/2×4			1×6/2×6		1×8/2×8
中心波长	nm	780、808、830、850、905、930或其它
带宽	nm	±15
等级	-	P	A	P	A	P	A
插入损耗Max.	dB	≤7.2	≤7.6	≤9.3	≤9.9	≤10.7	≤11.3
偏振相关损耗	dB	≤0.25			≤0.35		≤0.35
回波损耗	dB	≥50
方向性	dB	≥55
承受功率	W	0.3,2,5
光纤类型	-	780-HP或其它
接头类型	-	FC/APC或其它
光纤长度	m	1或其它
封装尺寸	mm	100×80×10(ABS)
工作温度	℃	-20~+75
储存温度	℃	-40~+85

*测试温度为+25℃

*以上数据不含连接器

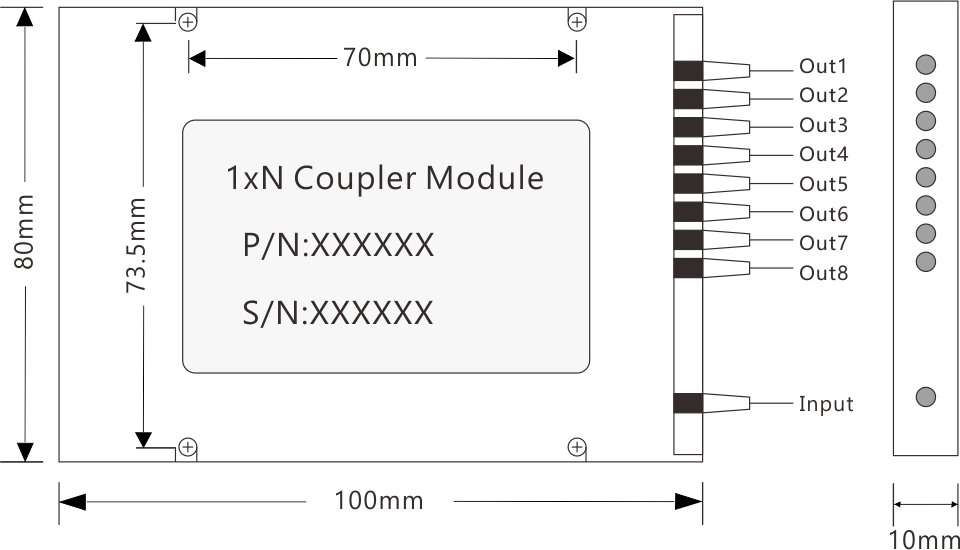

封装信息：

订货信息：

1.插损等级：P级；A级

2.端口结构：1×4/2×4；1×6/2×6；1×8/2×8

3.工作波长：780nm；808nm；830nm；850nm；905nm；950nm；或其它

4.分光比：均分或其它

5.功率大小：300mW；1W；5W；10W

6.光纤类型：780-HP

7.尾纤长度：0.6m；1m；1.5m或其它

8.松套管类型：250μm裸纤；900μm松套管；2.0/3.0mm松套管或其它

9.连接器类型：FC/SC/LC/ST等各种标准连接器或其他可定制
