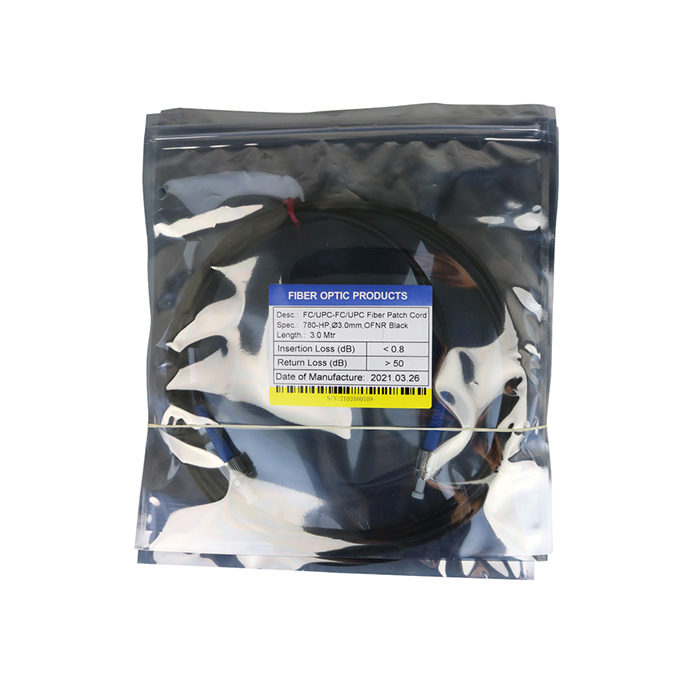

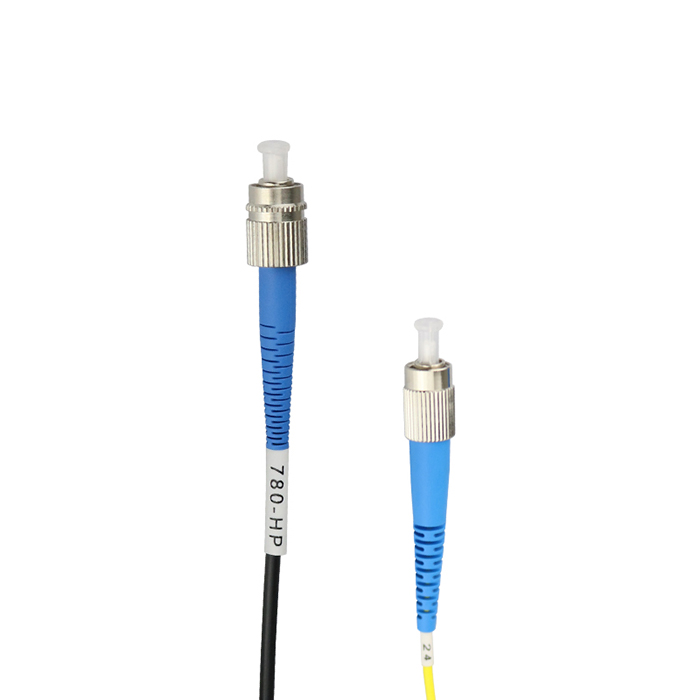

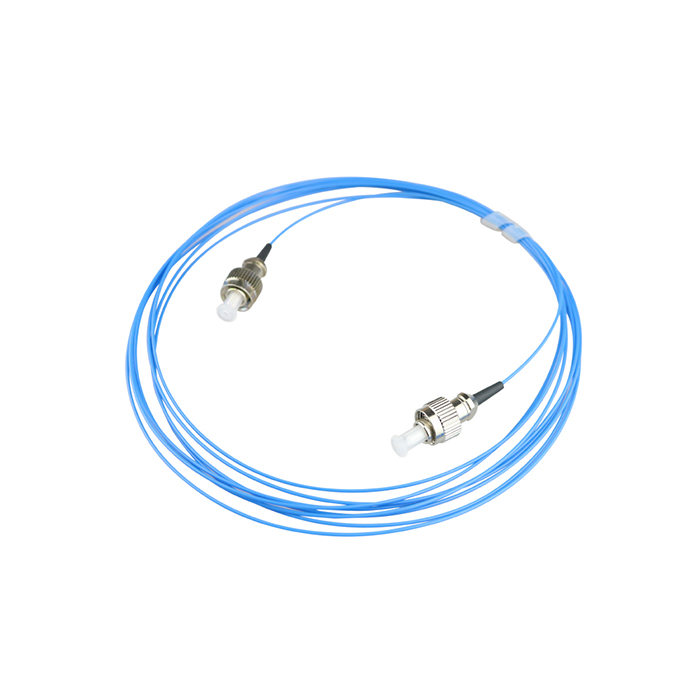

单模单芯光纤跳线FC-PC型_上海闵壹光电技术有限公司

产品描述：

光纤跳线(尾纤)是一种光纤连接器，接头可安装在一端或两端。我们提供标准跳线，单模或多模，单工或双工，不同连接器LC、FC、ST、SC、SMA905、MU、MTRJ、D4等定制，波长可选。我们还提供了AR镀膜的接头，用于光纤到自由空间耦合优化、低插入损耗的光纤跳线。

产品分类：

FC、SC、ST、LC、MU、MTRJ、D4等

PC、UPC、APC端面研磨，APC一般默认选用台阶型插芯(锥型-可选)

单芯，双芯，12芯

带状,束状，分支

0.9mm，2.0mm，3.0mm 紧套光缆或PVC/LSZH松套管

产品特点：

100%检测合格

低插入损耗

高回波损耗

精工研磨机加工

符合GR-326 标准

康宁、Nufern/Coherent纤芯或者其他国内外有名品牌特种光纤

技术指标：

项目	单位	指标
端面研磨类型		PC/UPC	APC
连接器类型		FC、SC、ST、LC、SMA905、MU、MTRJ、D4等
工作波长	nm	488，532，633，650，780，820，850，980，1060，1310， 1480，1550等
典型插入损耗	dB	0.1	0.2
插入损耗	dB	0.2	0.3
回波损耗	dB	≥50	≥60
互换性	dB	0.5(Max.)
重复性	dB	0.5(Max.)1000次对接
光纤类型		客户指定(优先选用Nufern或Corning品牌)
承载功率	mW	300
工作温度	℃	-5~+70
运输/存储温度	℃	-40~+85
标准光纤长度	m	1米标准，其他可选

*长度偏差在+/-10cm范围之内.

说明：

1. 技术指标是包含连接器的指标，不同波长下测试结果会有不同

2. 特种光纤的技术指标请联系我们的销售人员

3. 光纤的长度可选

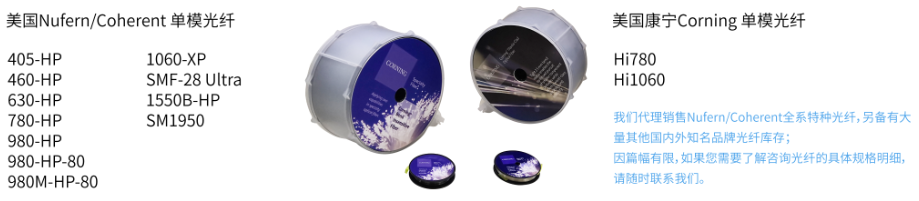

常用特种单模光纤类型：

订货信息：

1. 连接器散件及插芯品牌;(一般默认优先选用日本扇港品牌散件及插芯，另有日本精工品牌和国产优良散件及插芯可选)

2. A、B两端连接器类型，常用的有FC/UPC，FC/APC，ST/PC，SC/UPC，SC/APC，LC/PC，LC/APC;

3.光纤类型，优先选用美国Nufern/Coherent品牌单模系列光纤，常用型号有：405-HP、460-HP、630-HP、780-HP、980XP、980-HP、980-HP-80、980M-HP-80、1060-XP、1550B-HP等和美国康宁SMF28-Ultra光纤，详细光纤规格资料请联系我们的销售人员获取;(或者可提供以下要求供推荐参考：1.工作波长，例如633nm，1060nm等，光纤芯径/包层，例如4/125：488nm、5/125：633nm、6/125：850nm、7/125：980nm、8/125：1310nm、9/125：1550nm等)

4. 松套管类型，常用的有0.9mm Hytrel海翠料(12种国标颜色任选)、2.0mm和3.0mm松套管PVC(常用黄色，另有黑色、蓝色、桔色常备库存，其余请与销售人员沟通库存情况，均可定制)、3.0mm不锈钢外护套、5.0mm不锈钢外护套或披塑、6.0mm不锈钢外护套或披塑、3.0mm蓝色铠装披塑外护套、5.0mm蓝色铠装披塑外护套等;

5. 跳线米数，常用米数1m、2m、5m、10m等，如需更长米数，因松套管材质不同而导致穿纤难度不同，请提前与销售人员沟通。

定制须知：

如何选购定做的产品:

本公司可以根据用户的要求提供更多的定做产品,在选择定做的单模光纤跳线时请明确下面的问题,或者和我们的销售人员联系,以明确您的具体需求:

1. 您需要什么样的工作波长?

2. 您需要的跳线想和什么样的适配器连接?

3. 什么样的光纤外径或者光缆的保护材料能适合您的应用?

4. 什么样的回波损耗能满足您的应用?

5. 您的系统光功率是否超过250mW?

6. 加工时有没有其他的要求?

说明：

定做的产品可能因为需要特殊的材料和更多的时间，所以会比标准产品的价格更高，交货周期也可能有一定的影响，我们会在给您提供的报价中指出。
