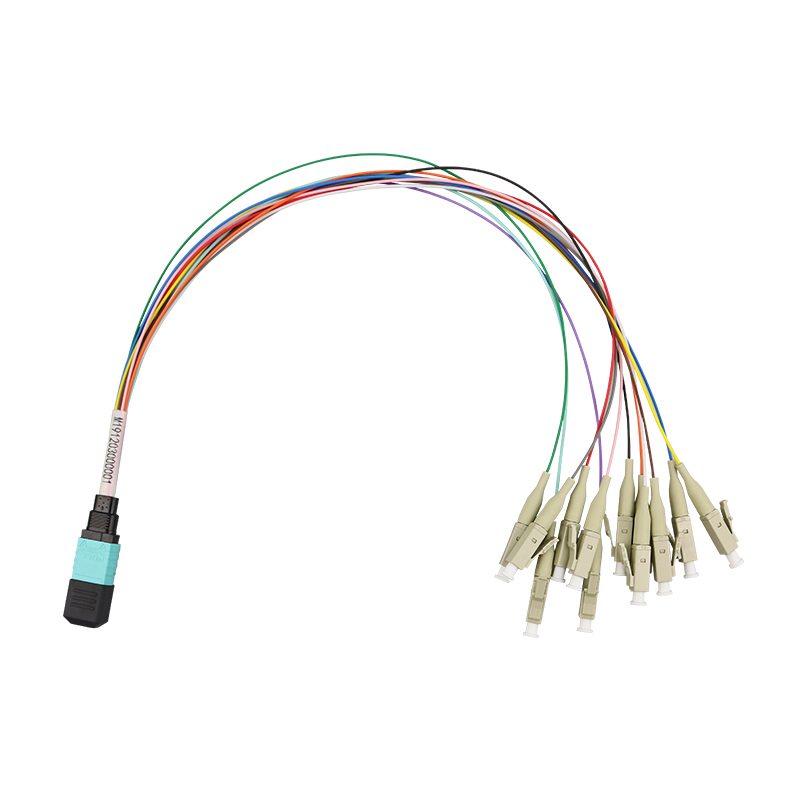

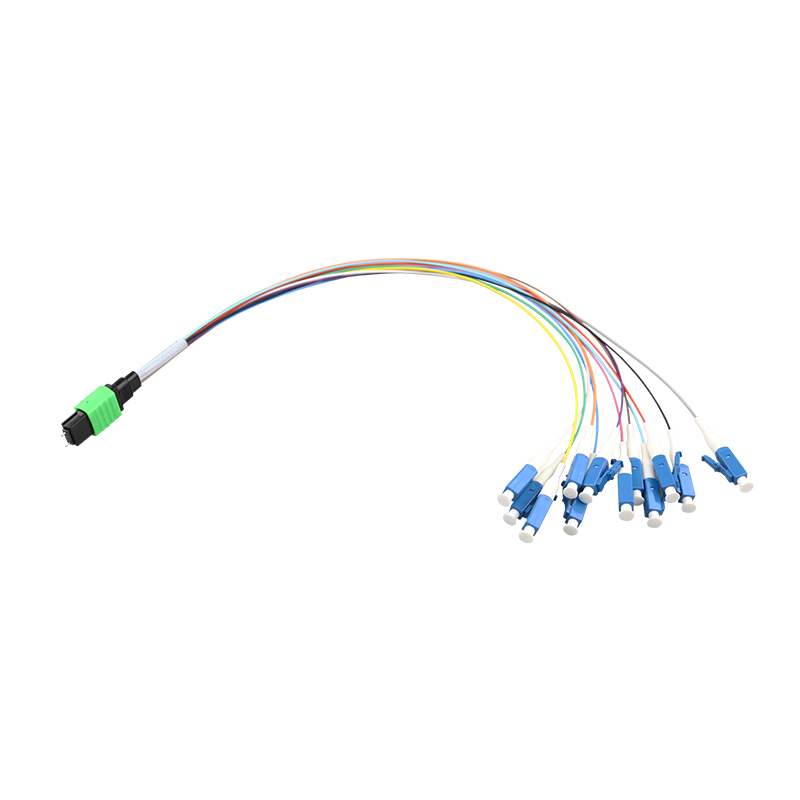

MPO/MTP预端接扇形光纤
提供8～24芯连接
产品描述：
MPO/MTP-LC/SC预端接扇形光纤是指一端采用MPO/MTP单头12芯或24芯连接器，而另一端是采用LC/SC连接器。该产品主要应用在预端模块盒内，连接预端主干光缆与设备间的跳线，使之模块化，达到即插即用，相对于传统熔接，极大的提高了工作的便利性和效率。
产品特点：
1个含导向针的MPO连接器通过模块盒的MPO 口与主干光缆对接，另外一端LC或者SC连接器通过模块盒的LC面板或者SC面板与设备端的跳线对接
订制的跳线长度可以与模块盒匹配，便于盘纤
MPO/MTP技术指标：
|
项目 |
指标 |
||
|
光纤类型 |
单模 |
多模 |
|
|
标准损耗 |
典型值(dB) |
0.35 |
0.35 |
|
最大值(dB) |
0.75 |
0.75 |
|
|
低损耗 |
典型值(dB) |
0.10 |
0.10 |
|
最大值(dB) |
0.35 |
0.35 |
|
|
回波损耗(dB) |
≥60(APC) |
≥20 |
|
|
≥50(PC) |
|||
|
公/母 |
公头(含针)，母头(不含针) |
||
|
耐久性(dB) |
≤0.2(500次对接) |
||
|
工作温度(℃) |
-40～+85 |
||
|
测试波长(nm) |
1310 |
850 |
|
LC/SC/FC等常规连接器技术指标：
|
项目 |
指标 |
||
|
光纤类型 |
单模 |
多模 |
|
|
连接器类型 |
PC |
APC |
PC |
|
插入损耗(dB) |
≤0.3 |
||
|
回波损耗(dB) |
≥50 |
≥60 |
≥35 |
|
耐久性(dB) |
≤0.2(1000次对接) |
||
|
工作温度(℃) |
-40～+85 |
||
|
测试波长(nm) |
1310 |
850 |
|
订货信息：
1.A端连接器：
（1）类型：MPO/PC；MPO/APC；MTP/PC；MTP/APC
（2）插损等级：标准损耗；低插入损耗
（3）公/母头：公头(带针)；母头(不带针)
2.B端连接器：LC/UPC；LC/APC或指定
3.光缆长度：0.3～999米
4.分支长度：0.5～10米
5.光纤类型：OS2=9/125；OM1=62.5/125；OM2=50/125；OM3=50/125万兆，300米；OM4=50/125万兆，550米；OM5
6.光纤芯数：8芯；12芯；24芯或指定
7.主缆规格：3.0mm迷你圆形 LSZH 光缆；3.5mm迷你圆形 LSZH 光缆；3.0mm迷你圆形 OFNP 光缆；0.9mm PVC护套
8.分支护套规格：2.0mm圆形 PVC 护套；3.5mm圆形 LSZH 护套；3.0mm圆形 PVC 护套；3.0mm圆形 LSZH 护套
9.执行标准(极性)：A:直通 B:交叉
